Řídící body

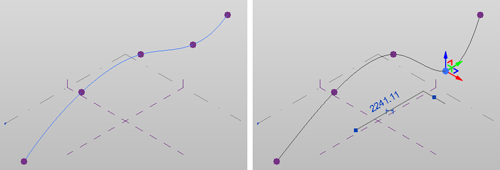

Řídící body jsou referenční body, které určují geometrii odvozené křivky spline. Řídící body jsou zejména vytvářeny v případě, že jsou k vytvoření čáry, oblouku nebo křivky spline použity volné body.

Je-li řídící bod vybrán, zobrazí se na něm 3D ovládací prvky.

Vytvoříte řídící body z umístěných hoštěných bodů. Viz část Umístění hoštěných bodů podél spline.

Umístění řídícího bodu podél křivky spline

1. V případě kreslení ve směru osy z vyberte 3D pohled, na kterém chcete pracovat, jinak vyberte půdorysný pohled podlaží.
2. Klikněte na kartu Vytvořitpanel Kreslit Bodový prvek.
3. Umístěte hoštěný bod podél křivky spline.
4. Klikněte na kartu Upravit | Čárypanel Vybrat Upravit.
5. Vyberte nový hoštěný bod.
6. Na panelu Možnosti klikněte na možnost Nastavit bod jako řídící.

Bod je nyní nastaven jako řídící bod a podle potřeby je jej možné použít k úpravě geometrie křivky spline.
