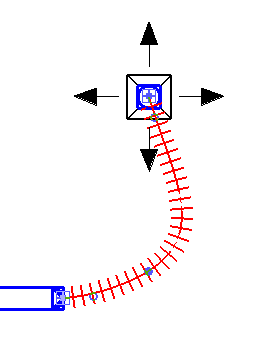

K úpravám tras ohebného potrubí můžete použít spojku a vrchol a změnit ovládací prvky tečny.
- Možnost Vrchol (
) se zobrazí podél délky ohebného potrubí a umožňuje změnit bod tam, kde má potrubí ohyb. - Možnost Změnit tečnu (
) se zobrazí na začátku a na konci ohebného potrubí a umožňuje upravit tečnu prvního a posledního ohybu. - Možnost Spojka (
) se zobrazí na každém konci ohebného potrubí a umožňuje přemístit konec ohebného potrubí. Umožňuje připojení ohebného potrubí k jiné mechanické komponentě nebo odpojení ohebného potrubí od systému. Kliknutím pravým tlačítkem na spojku se zobrazí místní nabídka s možnostmi, které umožňují přidat nebo odebrat vrchol, a při odpojení spojky od jiné komponenty můžete nakreslit (připojit) pevné potrubí a ohebné potrubí.
