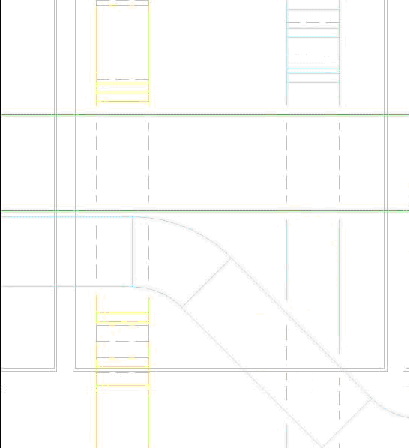

Pokud jste vybrali možnost Skryté hrany, můžete určit způsob, jakým se potrubí a trubky, které se vzájemně kříží (v samostatných rovinách), zobrazí v projektu. Ve dvoučarových výkresech jsou křížící se segmenty potrubí a trubek zobrazeny tak, že se čáry představující segment v nejvzdálenější rovině zobrazí v jiném stylu, aby bylo zřejmé, že jsou segmentem v popředí zakryty, a nikoli k němu připojeny, jak je znázorněno na obrázku. Parametry skrytých hran budou použity pouze v případě, že jako styl zobrazení vyberete možnost Skryté hrany.
- Klikněte na kartu Systémy
panel Mechanické
Mechanická nastavení. - Na levém panelu dialogu Mechanická nastavení klikněte na možnost Skrytá hrana.
- Na pravém panelu určete následující parametry stylu čáry a šířky dané mezery:
- Vykreslit skryté hrany TZB: Pokud je vybrána tato možnost, potrubí je nakresleno pomocí stylu čáry a mezer určených pro skryté hrany.
- Styl čáry Klikněte na sloupec Hodnota a vyberte styl čáry v rozevíracím seznamu, který určuje způsob zobrazení hran skrytého segmentu v bodě křížení segmentů.
- Vnitřní otvor: Určuje mezeru pro čáry, které se zobrazují v křížícím se segmentu. Pokud je vybrána možnost Tenké čáry, mezera se nezobrazí.
- Vnější otvor: Určuje mezeru pro čáry, které se zobrazují mimo křížící se segmenty. Pokud je vybrána možnost Tenké čáry, mezera se nezobrazí.
- Jednoduchá čára: Určuje mezeru pro jednoduché skryté hrany v místě křížení segmentů.
