Pomocí pevných tvarů lze ořezat jiná tělesa stejným způsobem jako v případě vybrání. Pokud však použijete těleso, odstraníte přesahující oblast a zůstanou zachována přilehlá tělesa. Ořezání geometrie pevného tělesa jinými tělesy je k dispozici v následujících částech:
- Prvky tvaru,
- Tvary s rozdělenými povrchy,
- Tvary s geometrickými kombinacemi,
- Instance rodin v editoru objemů.
Oříznutí tělesa plným tvarem

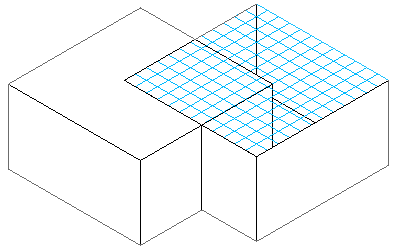

- Vytvořte dvě přiléhající tělesa.
V případě tohoto postupu má ořezávaný plný tvar rozdělený povrch, aby byla patrná reprezentace řezu.
- Klikněte na kartu Upravit
panel Geometrie

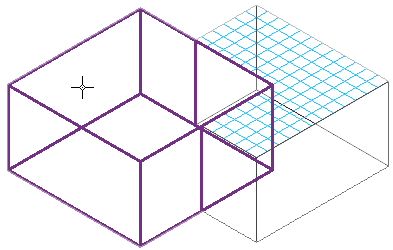

Ořezat. - Vyberte plný tvar, který chcete oříznout.

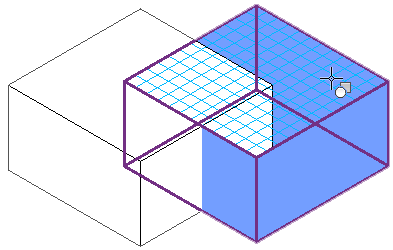

- Vyberte ořezávající plný tvar.

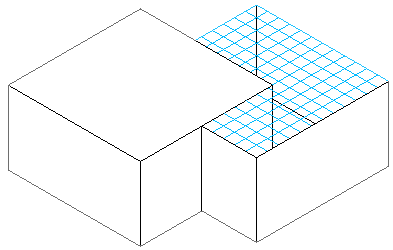

Tělesa budou odpovídajícím způsobem oříznuta a lze je upravit editačními nástroji při zachování ořezávajícího vztahu.
Poznámka: Pokud je do projektu importována geometrie objemu ořezaného tělesem, jeho interakce s jednotlivými tělesy není možná. Podobně platí, že pokud jsou u ořezané geometrie tělesa použity úrovně, nebudou v prostředí projektu rozpoznány.
