Při vytváření komponenty v Editoru rodin je často potřeba vytvořit identické prvky, které jsou řízeny stejnými parametry, například kóty s popisky nebo parametry viditelnosti.
Příklady
- Pokud například vytvoříte rodinu oken s mezilehlými svislými vlysy, které jsou řízeny parametrem viditelnosti, můžete vytvořit první vlys, aplikovat na něj parametr viditelnosti a poté vlys kopírovat, uspořádat do pole nebo zrcadlit. Parametr viditelnosti původního vlysu se aplikuje na duplikované vlysy.
- Pokud například vytvoříte rodinu oken s osvětlovacími tělesy, které jsou řízeny parametrem viditelnosti, můžete vytvořit první těleso, aplikovat na něj parametr viditelnosti a poté jej kopírovat, uspořádat do pole nebo zrcadlit. Parametr viditelnosti původního tělesa se aplikuje na duplikovaná tělesa.
Jestliže kopírujete, pořádáte do pole nebo seskupujete parametrizovaný prvek, zkopírují se také parametry, které řídí daný prvek.
V případu uvedeném níže byla vytvořena obecná rodina se 2 vysunutími. Spodní části obou vysunutí jsou zarovnány s vodorovnou referenční rovinou. Výška velkého vysunutí je řízena kótou s popiskem H. Výška menšího vysunutí je řízena kótou s popiskem (H/2). V dialogu Typy rodiny byl k parametru (H/2) přidán vzorec, který jej činí rovným hodnotě Výška/2. Dále byl vytvořen parametr viditelnosti, který byl použit u menšího vysunutí s rozdělenou a vybarvenou plochou.

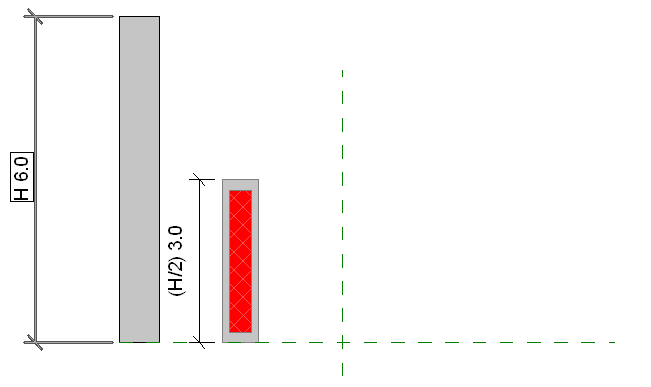

Prvky řízené parametry (v tomto případě kóty s popisky)
Podle uvedeného příkladu můžete vytvořit řadu prvků, které jsou totožné jako prvek s dílčí výškou, tak, že zkopírujete, seřadíte nebo vytvoříte zrcadlovou kopii prvku; přidružené parametry se zkopírují spolu s prvkem. Na obrázku níže je znázorněn menší prvek jako seřazený; u jednotlivých prvků pole jsou použity parametry kóty s popiskem, parametry natřené plochy a viditelnosti.

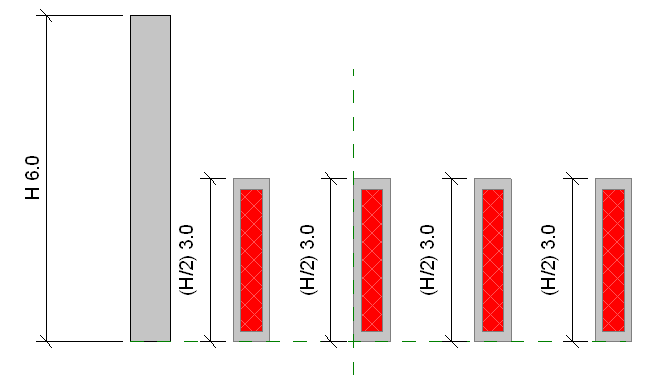

Pole parametrizovaných prvků
Pokud se v dialogu Typy rodiny změní hodnota Výška z 6 na 8, všimněte si, že se prvky v poli přizpůsobí novým hodnotám.

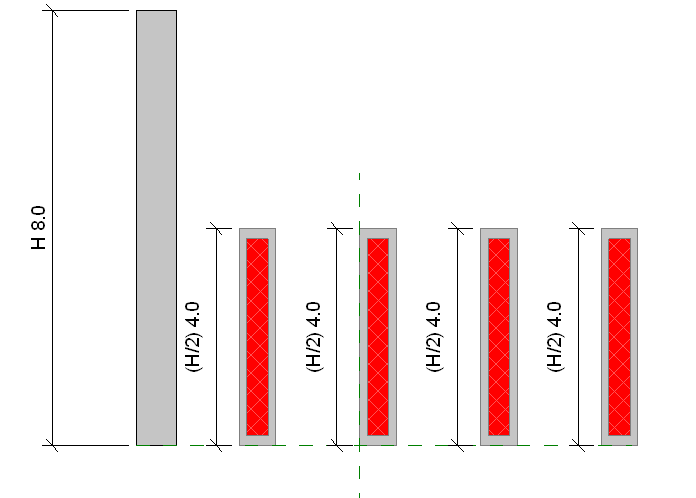

Prvky v poli se přizpůsobí změněným hodnotám parametru
