Pokud je více prvků (například stěn nebo čar) spojeno do souvislého řetězce, je možné vybrat celý řetězec. Řetězec může obsahovat různé typy prvků.
Výběr řetězce stěn nebo čar
- Zvýrazněte libovolný prvek v řetězci.
- Stiskněte klávesu Tab.
Aplikace Revit zvýrazní všechny prvky v řetězci.
- Kliknutím vyberte celý řetězec.
Platné řetězce pro výběr:
Čtyři spojené stěny
Čtyři spojené čáry oddělující plochy
Spojené stěny a čáry oddělující plochy
Pokud je ve stejném bodu spojeno více stěn, pokračuje řetězec podél stěny, která svírá nejmenší úhel s aktuálně zvýrazněnou stěnou. Stěny spojené ve středokoncových plochách lze také zahrnout do výběru řetězce. Viz část Připojení stěn k prostředním koncovým plochám.

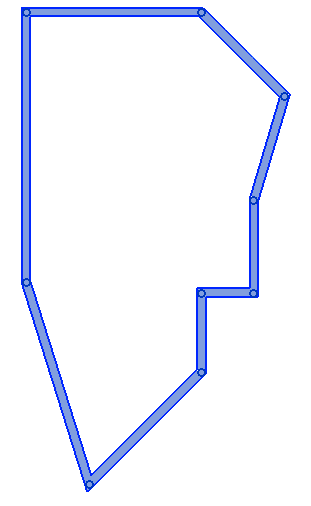

Ve shodných koncových bodech se zobrazují ovládací prvky pro přetažení, jak je znázorněno na následujícím obrázku vybraného řetězce stěn. Tyto ovládací prvky můžete přetáhnout do nových umístění, aniž by bylo nutné odpojit koncové body. Viz část Úprava vybraného řetězce.
Vybraný řetězec stěn bez ovládacích prvků
