Rozvržení referenčních rovin

Před vytvořením geometrie rodiny byste měli načrtnout referenční roviny. Potom můžete náčrty a geometrii uchytit k referenčním rovinám.

• Umístěte nové referenční roviny tak, aby byly zarovnány s hlavními osami plánované geometrie.
• Pojmenujte každou referenční rovinu, abyste ji mohli přiřadit jako aktuální pracovní rovinu. Tento název umožňuje zobrazení referenční roviny a její výběr jako pracovní roviny.
• Určete vlastnost referenčních rovin, která umožní jejich okótování při umístění rodiny do projektu.

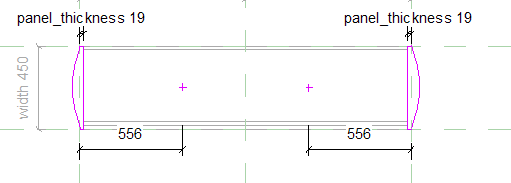

Rodina knihovny vytvořená v rámci kostry referenčních rovin

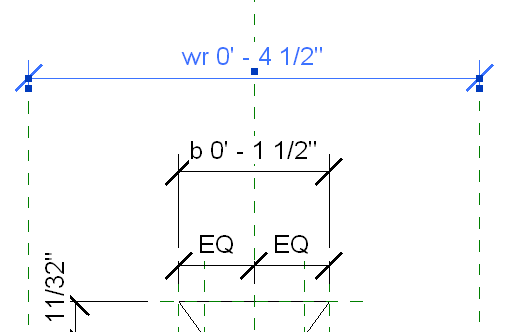

Rodina příruby vytvořená v rámci referenčních rovin

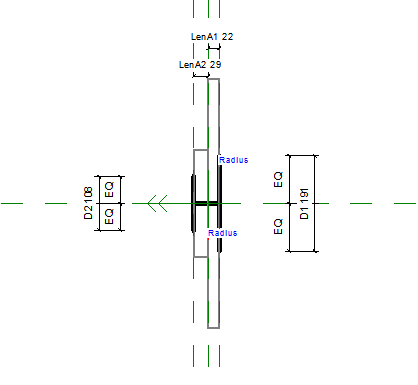

Rodina kovového krytu vytvořená v rámci referenčních rovin

Rozvržení referenčních rovin

• Klikněte na kartu Vytvořitpanel Srovnávací rovina (Referenční rovina)
• Určete počáteční bod a koncový bod referenční roviny.
• Pojmenujte referenční rovinu tak, aby ji bylo možné identifikovat, když otevřete další pohledy:
  • Vyberte referenční rovinu a na paletě Vlastnosti pod položkou Identifikační data zadejte v možnosti Název název referenční roviny.
  • Klikněte na tlačítko Použít.
