Přehled stylů zobrazení analýzy

Styly zobrazení analýzy zajišťují vizualizaci výsledků analýzy, která je vytvořena pomocí doplňku. Styly zobrazení jsou trvale uloženy v aplikaci Revit pro použití v pohledu projektu. V rámci pohledu můžete vybrat jiný styl a ihned jej použít k zobrazení výsledku analýzy.

Poznámka: Výsledky analýzy lze vytvořit a zobrazit výhradně v prostředí projektu. V Editoru rodin nejsou dostupné.

Stejné následující styly lze použít k zobrazení různých výsledků v různých pohledech projektu:

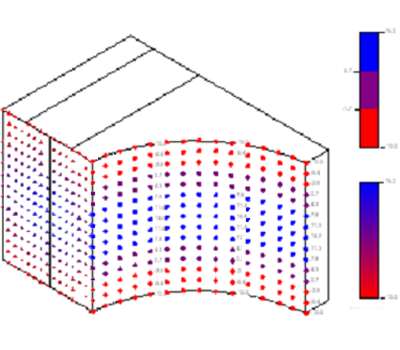

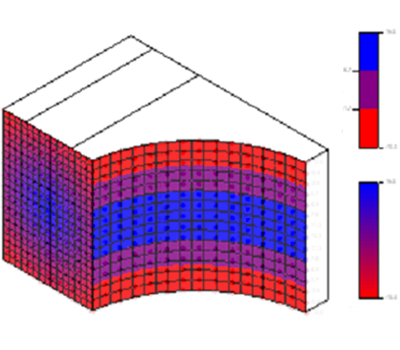

Barevný povrch Zobrazí výsledky analýzy jako barevné.	Značky s textem Zobrazí barevný grafický tvar u každého datového bodu. Každý bod má konfigurovatelné odpovídající čísla představující výsledky analýzy.

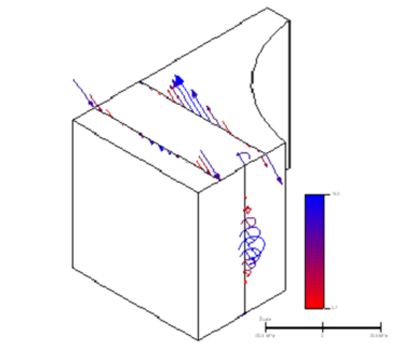

Diagramy s textem Zobrazí barevný diagram vytvořený z datových bodů analýzy. Diagram může obsahovat dělicí čáry nakreslené od oblouku k hranici diagramu. Každý bod má konfigurovatelné odpovídající čísla představující výsledky analýzy.	Vektory s textem Zobrazí barevné vektorové šipky vytvořené z datových bodů analýzy. Vektorové čáry mohou být nakresleny směrem k osám datových bodů, od nich nebo kolem nich. Každý bod má konfigurovatelné odpovídající čísla představující výsledky analýzy.
Deformovaný tvar Zobrazí deformaci analytického modelu. Deformace je popsána vektorem posunutí v uživatelem vybraných bodech na analytické površích a křivkách.

Poznámka: Při použití možností Colored surface a Markers with text nejsou výsledky analýzy viditelné v pohledech, které používají styl zobrazení Drátový model. Toto platí pouze pro výsledky na površích (barevné povrchy a značky a text).
