Vytváření podkategorií rodiny

Vytvářená rodina je na základě své šablony přiřazena k určité kategorii, která definuje výchozí zobrazení rodiny (tloušťku čáry, barvu čáry, vzor čáry a přiřazení materiálu rodiny), když je tato rodina načtena do projektu. Chcete-li přiřadit jiné tloušťky čar, barvy čar, vzory a materiálová přiřazení k různým komponentám geometrie, je potřeba vytvořit podkategorie v rámci kategorie. Později při vytváření geometrie rodiny přiřadíte příslušné komponenty do podkategorií.

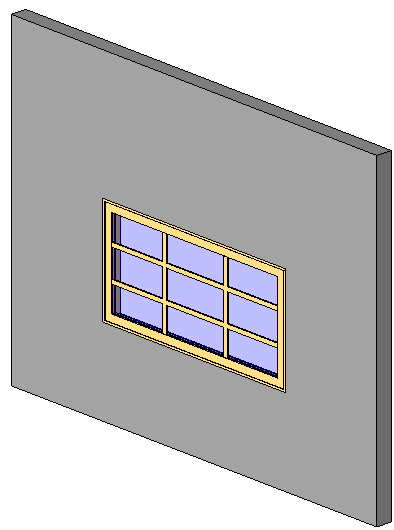

Například v rodině okna je možné přiřadit rám, křídlo a příčle do jedné podkategorie a sklo do jiné. Poté lze přiřazovat různé materiály (dřevo a sklo) ke každé podkategorii za účelem dosažení následujícího efektu.

V rodině instalačního příslušenství můžete přiřadit dřez k jedné podkategorii a tvarovku k jiné. Poté můžete přiřadit ke každé podkategorii různé materiály.

Aplikace Revit nabízí některé předem definované podkategorie pro různé kategorie rodin. Jiné rodiny nemají žádné podkategorie, což znamená, že můžete definovat své vlastní. Dialog Styly objektu uvádí kategorie a podkategorie rodin Dále zobrazuje tloušťku čáry, barvu čáry, vzor čáry a materiál přiřazený ke každé kategorii a podkategorii.

Tip: Na rodinu je možné aplikovat vzor kreslení. Při vytvoření a definování podkategorie, která má být u rodiny použita, můžete stanovit materiály vzoru řezu i povrchu a vytvořit tak vzor kreslení. Na rodinu není možné aplikovat vzor modelu. Vzory kreslení mohou mít pouze ploché nebo válcové povrchy. Viz část Vzory výplní.

1. V otevřené rodině klikněte na kartu Správapanel Nastavení (Styly objektů).
2. Na kartě Objekty modelu dialogu Styly objektů vyberte v části Kategorie požadovanou kategorii rodiny.
3. V poli Úprava podkategorií klikněte na tlačítko Nový.
4. V dialogu Nová podkategorie zadejte do pole Název nový název.

   V aplikaci Revit se automaticky vybere příslušná kategorie v seznamu podkategorií.

5. Klikněte na tlačítko OK.

   I když podkategorii po vytvoření okamžitě nepřiřadíte ke geometrii rodiny, můžete pro podkategorii určit tloušťku čáry, barvu čáry, vzor čáry a materiál.

6. Stanovte hodnoty tloušťky čáry, barvy čáry, vzoru čáry a materiálu:
   • Klikněte na pole Projekce a Řez v části Tloušťka čáry a vyberte hodnoty ze seznamu.
   • Klikněte na tlačítko v poli Barva čáry a vyberte barvu v dialogu Barva. Pokud chcete, definujte vlastní barvu.
   • Klikněte na pole Vzor čáry a vyberte ze seznamu vzor čáry. Pokud chcete, definujte pro zobrazení čáry nový vzor čáry.
   • Klikněte na pole Materiál a zadejte materiál, vzor řezu, vzor povrchu nebo vzhled rendrování.

     Viz část Materiály.

7. Chcete-li definovat další podkategorie, opakujte kroky 3 - 6.
8. Klikněte na tlačítko OK.
