Po vytvoření podlaží objemu je můžete ve 2D pohledech opatřit popisky. Popisky mohou obsahovat informace o ploše, ploše vnějšího povrchu, obvodu, objemu a využití jednotlivých objemových podlaží. Při změně tvaru objemu se provedené změny automaticky projeví ve popiscích. (Informace o popiscích najdete v části Popisky.)
Aplikace Revit poskytuje rodiny Popisek podlaží objemu a Popisek O_podlaží objemu. Tyto popisky poskytují informace o využití a čtverečních jednotkách každého objemového podlaží. Jsou umístěny v následující složce:
%ALLUSERSPROFILE%\Autodesk\<název a verze produktu>\Libraries\<jazyk a národní prostředí>\Annotations
Chcete-li zobrazit další hodnoty parametrů v popisku podlaží objemu, vytvořte rodinu popisků, které obsahují požadované informace, jak je znázorněno.

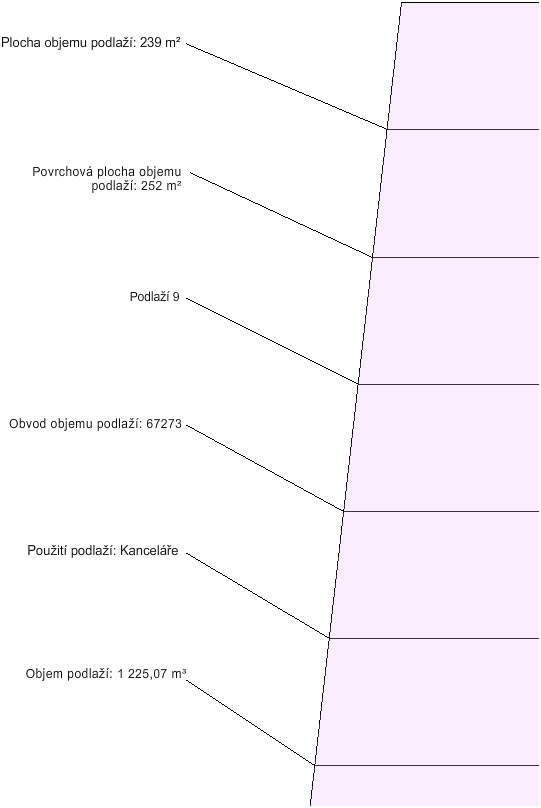

Ukázkové popisky pro podlaží objemu
Opatření podlaží objemu popisky
- Otevřete pohled, ve kterém chcete použít popisky.
Prvky lze opatřit popisky ve 2D pohledech včetně půdorysů, řezů a bokorysů. Prvky nelze opatřit popisky ve 3D pohledech.
- Použijte popisky na podlaží objemu.
Viz část Použití popisků podle kategorií a Popsat vše nepopsané.
Poznámka: Jestliže podlaží objemu nemůžete opatřit popiskem, přesuňte ukazatel myši na podlaží a stiskněte klávesu TAB. (Stisknutím klávesy TAB změníte zaměření z objemu na objemové podlaží.) Kliknutím pak podlaží objemu opatřete popiskem. - (Volitelné) Pokud štítek zobrazí štítek Využití, klikněte na text Využití a zadejte hodnotu.
Při zadání hodnot využití do popisků budou jiné oblasti projektu (například vlastnosti prvků a výkazy objemového podlaží) aktualizovány o tyto informace.
