Šablonové formy

Prvek šablonování je tvar, který vytvoří přechod dvou profilů umístěných na různých pracovních rovinách.

Poznámka: Při vytváření šablonové geometrie mohou být profily otevřené nebo uzavřené.

Vytvoření šablonové formy tělesa

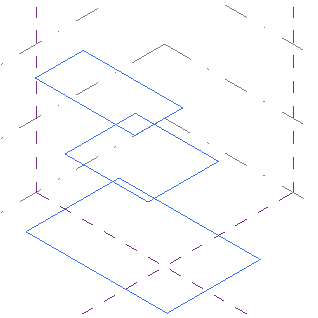

1. Na pracovní rovině nakreslete uzavřený profil.
2. Kliknutím na referenční rovinu nebo úroveň vyberte jinou pracovní rovinu.
3. Nakreslete nový uzavřený profil.
4. Kliknutím na referenční půdorys nebo úroveň vyberte novou pracovní rovinu.
5. Na třetí referenční rovině nakreslete uzavřený profil.
6. Vyberte všechny tři profily.

7. Klikněte na kartu Upravit | Čárypanel Tvar Vytvořit hmotu. Viz část Přístup k nástroji Vytvořit hmotu.
