Pokyny pro analytickou projekci jsou založeny na přítomnosti dalších prvků s ohledem na prvek, samotný prvek (zda se jedná o nosník, sloup, podlahu nebo stěnu), pořadí vytvoření a určené vlastnosti projekce.
Reference projekce pro lineární prvky jsou definovány jako horizontální a vertikální vzhledem k místnímu souřadnicovému systému nosníku. Reference projekce horizontální roviny (směr y) zahrnují sítě, strany a osu nosníku. Reference projekce vertikální roviny (směr z) zahrnují podlaží, horní část nosníku, střed nosníku a spodní část nosníku. Uvedené referenční roviny jsou zahrnuty v horizontální a vertikální projekci tam, kde je to vhodné. Všechny skloněné roviny jsou obsaženy na každém listu projekce. Pokud obě projekční roviny odkazují na skloněné referenční roviny, projekční bod je kolmý na šikmou rovinu procházející čarou umístění.
Horizontální projekce

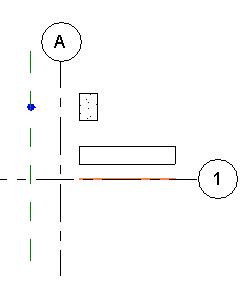

Lineární analytické modely se mohou promítat horizontálně na konkrétní referenční rovinu nebo síť. Na následujícím obrázku se sloup promítá na referenční rovinu rovnoběžnou se sítí A a nosník se promítá na síť 1.
| Výchozí analytické spojení | Sloupy promítající se na referenční rovinu |
|---|---|
 |
 |
Pro rovinné prvky, například konstrukční podlahy a základové desky, můžete promítnout celý povrch na pracovní rovinu. Hrany povrchu mohou být promítnuty také na pracovní roviny. Projekce zachovává rovinnou povahu těchto prvků.
Vertikální projekce
- Ve vertikálním směru budou konstrukční podlahy definovat umístění analytických projekčních rovin.
- Horní a dolní vertikální projekční roviny pro stěny se nastaví na analytickou projekci konstrukční podlahy.
- Horní a dolní vertikální projekční roviny pro sloupy se nastaví na analytickou projekci konstrukční podlahy. Podobně platí, že sloupy se pokusí promítnout na vedlejší nosníky.
Při automatické detekci mají konstrukční podlahy vždy přednost.
- Analytická promítací rovina nosníků se nastaví na analytickou projekci konstrukční podlahy.
Projekce na prvky stejné kategorie
- Pro prvky stejné konstrukční kategorie (například podlaha na podlahu nebo stěna na stěnu) je automatická detekce založena na pořadí vytvoření s nejvyšší prioritou pro prvek vytvořený jako první.
- Výjimkou z tohoto pravidla je, když je parametr analytického projektu změněn na promítání pro jeden z těchto prvků. Potom bude mít nejvyšší prioritu tento prvek. Například stěna 1 je první vytvořená stěna a pak následuje stěna 2 a stěna 3 a všechny jsou nastaveny do režimu Automatická detekce. Pokud se horizontální projekce stěny 2 změní na osu, potom analytická projekce stěny 3 a stěny 1 bude zarovnána k ose stěny 2.
