Šablona pohledu je sada vlastností pohledu, například měřítka pohledu, disciplíny, úrovně detailů a nastavení viditelnosti. Šablony pohledů se používají ke standardnímu nastavení pohledů. Šablony pohledů lze použít, chcete-li zajistit dodržení podnikových norem a konzistenci mezi sadami stavební dokumentace.
Před vytvořením šablon pohledu se nejprve zamyslete, jak pohledy používáte. Jaké styly používáte pro jednotlivé typy pohledu (půdorys, bokorys, řez, 3D pohled atd.)? Například architekt může používat mnoho stylů půdorysných pohledů podlaží, například výkon a signál, oddíl, demolici, nábytek a zvětšení.
Můžete vytvořit šablonu pohledu pro každý styl a tím nastavit přepsání viditelnosti/zobrazení kategorií, měřítka pohledu, úrovně detailů, možnosti grafického zobrazení a další.
Příklady

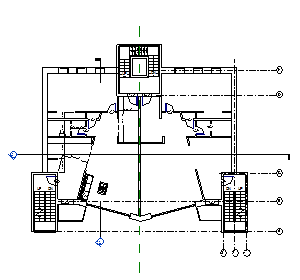

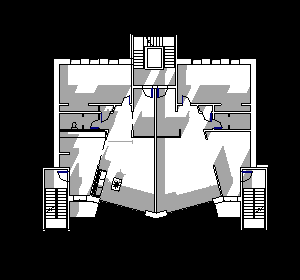

Následující příklady ukazují konstrukční půdorys podlaží a prezentační půdorys podlaží. Můžete vytvořit šablonu pohledu pro každý styl pomocí předdefinovaných nastavení viditelnosti a zobrazení.
- Použijte vlastnosti ze šablony pohledu, které chcete zobrazit. Pozdější změny šablony pohledu však na pohled vliv nemají.
- Přiřaďte šablonu pohledu k pohledu a vytvořte spojení mezi šablonou a pohledem. Pozdější změny šablony pohledu budou automaticky použity na všechny připojené pohledy.
Šablony pohledu lze použít k nastavení zobrazení následujícími způsoby:
Šablony pohledů je možné přenést z jednoho projektu do jiného.
