Vytvoření rodiny s vnořenými a sdílenými komponentami

Chcete-li vytvořit rodinu s vnořenými a sdílenými komponentami, proveďte sdílení rodin předtím, než provedete jejich do hostitelské rodiny. Hostitelská rodina nemusí být sdílená.

Když vytváříte vnořenou rodinu sdílených komponent, musíte se nejprve rozhodnout, do které hostitelské kategorie bude rodina patřit. Toto rozhodnutí může mít vliv na popisky, výkazy a informace ODBC, jak je popsáno v níže uvedených příkladech.

Příklad rodiny oken

Máte vytvořenu jednotku dílcového okna jako vnořenou a sdílenou rodinu. V tomto případě bylo velké středové okno použito jako hostitelská rodina a dvě postranní okna byla vnořena jako sdílené rodiny. Toto okno je určeno k tomu, aby bylo vytvořeno na místě pomocí dílčích komponent, které stavebník nakupuje jako samostatné jednotky. Rodina byla uložena jako Triple_window.rfa.

Vnořená okna

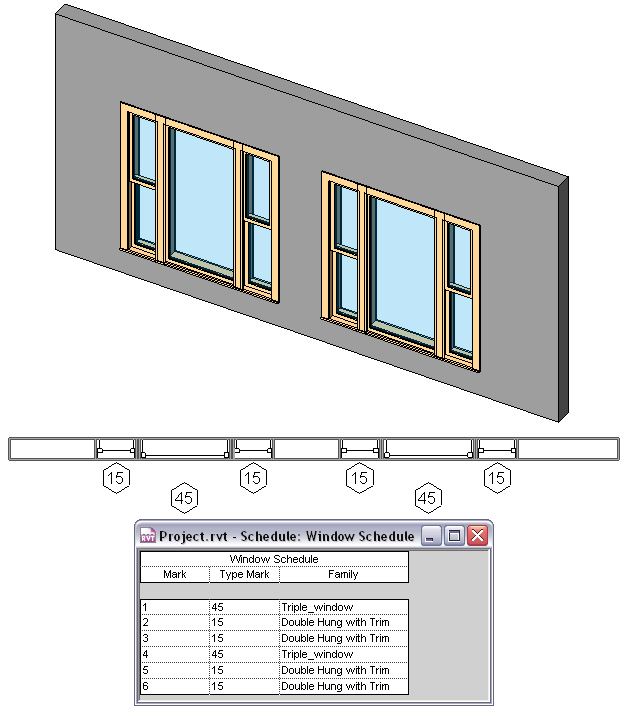

Když je dílcová jednotka uvedená výše načtena do projektu, označena popiskem a uvedena ve výkazu, výsledek bude následující:

Vnořené a sdílené rodiny načtené do projektu

Všimněte si, že každé okno je označeno samostatným popiskem a má samostatný výkaz. Všimněte si však, že v seznamu dílčích komponent je uveden název dílcového okna Trojité okno. Toto okno také představuje hlavní okno sady 3 oken.

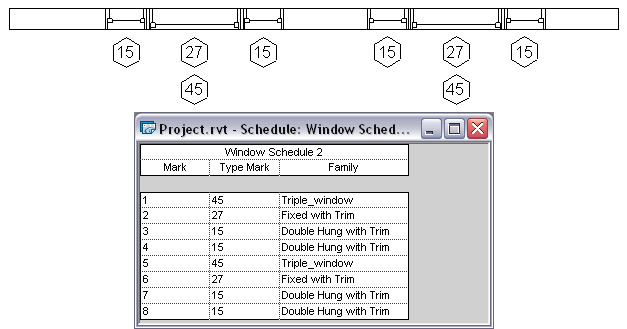

V následujícím příkladu byla vytvořena stejná rodina trojitého okna, ale s novou rodinou oken použitou jako hostitelská rodina a pevné okno i dvoukřídlová svisle posuvná okna byla načtena jako sdílené rodiny. Všimněte si rozdílu mezi popisky a rozpisy.

Rodina dílcového okna byla zahájena jako nová rodina.

Ve výše uvedeném příkladu si všimněte výkazů hostitelské rodiny s jednotlivými okny obsahujícími 3 dílčí komponenty. Pokud to není záměrem vašeho návrhu, měli byste postupovat podle předchozího příkladu, kde je jednou z dílčích komponent hostitelská rodina.

Příklad jednotky toalety

Máte vytvořenu jednotku koupelny jako vnořenou a sdílenou rodinu. Jako hostitelská rodina byla použita toaleta v komerčním prostředí a pisoár zavěšený na stěně a umyvadlo byly vnořeny jako sdílené rodiny. Rodina byla uložena jako mens_bathroom.rfa.

Vnořený pisoár a umyvadlo

Když je jednotka toalety uvedená výše načtena do projektu a uvedena ve výkazu, výsledek bude následující:

Vnořené a sdílené rodiny načtené do projektu

Každý pisoár a umyvadlo na toaletě jsou ve výkazu uvedeny samostatně. Jednotka mens_bathroom je uvedena s dílčími komponentami.

Chcete-li sdílet rodinu před jejím vnořením

1. Otevřete rodinu určenou ke sdílení a klikněte na kartu Vytvořitpanel Vlastnosti (Kategorie a parametry rodiny).
   Upozornění: Rodiny poznámek, profilu a rodiny na místě nemohou být sdílené rodiny.
2. V dialogu Kategorie a parametry rodiny klikněte v části Parametry rodiny na možnost Sdílené.

   I když je možné většinu rodin nastavit jako sdílené rodiny, tato možnost bude relevantní pouze tehdy, když je rodina vnořena do jiné rodiny a načtena do projektu.

3. Klikněte na tlačítko OK.
4. Uložte rodinu a zavřete ji.

Chcete-li vnořit sdílené rodiny do hostitelské rodiny

1. Otevřete hostitelskou rodinu nebo začněte novou rodinu.
2. Otevřete rodiny, které chcete vnořit, a nasdílejte je.
3. Načtěte a umístěte vnořenou komponentu do hostitelské rodiny.
4. Tento proces zopakujte pro každou vnořenou komponentu.
5. Rodinu uložte.
