Předtím, než bude popsáno, jakým způsobem se rámové konstrukční prvky vzájemně spojují, připojují a omezují, je důležité porozumět pojetí rodin komponent v projektu. Každá instance prvku je uzavřena v ohraničujícím kvádru.
Přehled
Ohraničující kvádr je neviditelný 3D pravoúhlý prostor, který obsahuje všechny prvky modelu, prvky poznámek a prvky srovnávací roviny definované v rámci prvku založeného na rodině. Rozsahy srovnávacích rovin jsou výjimkou. Horizontální referenční rovina například ovlivní pouze horní nebo dolní stranu ohraničujícího kvádru, avšak žádnou z jeho bočních stran. Ohraničující kvádr je nasměrován s ohledem na definici rodiny.

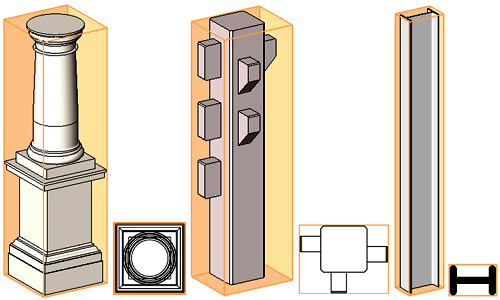

Ohraničující kvádry sloupů zobrazené oranžovou barvou
Horní, dolní a boční strany ohraničujícího kvádru se otáčejí tak, aby zachovávaly svůj vztah k prvku při jeho otočení.

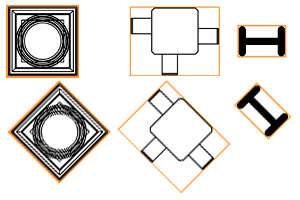

Ohraničující kvádry otáčející se spolu s prvkem
Obecný účel ohraničujícího kvádru
- Jestliže v rodině není počátek explicitně definován, bude použit výchozí počátek rodiny ve středu ohraničujícího kvádru. Počátek ovlivní umístění instancí a jejich chování při změně typu instance nebo rodiny. Podrobné informace o počátcích rodin naleznete v části Definování počátku rodiny.
- Ohraničující kvádr usnadňuje definování spojení a omezení rámových konstrukčních prvků.
Spoje nosníku a sloupu
Na následujícím obrázku je uveden příklad nosníku, který není vycentrován na sloup. Úchyt nosníku na obrázku zůstává uvnitř ohraničujícího kvádru. Mějte na paměti, že ohraničující kvádr není viditelný.
Jestliže se se sloupem mírně pohne, ne však zcela mimo ze stávajícího ohraničujícího kvádru, úchyt nosníku zůstane na místě a nebude ovlivněn pohybem sloupu.
Pokud se však sloup přesune mimo svůj ohraničující kvádr, uzel nosníku se přichytí ke středu sloupu. Při umístění zůstane ohraničující kvádr sloup zachován.
Zakřivené nosníky
Zakřivené nosníky představují jedinečné instance ohraničujících kvádrů. Ohraničující kvádr se deformuje, aby byly splněny požadavky nosníku. To poskytuje provedení přesného spojení a omezení nosníku.
