Jestliže model obsahuje protínající se geometrii (například vysunutí prochází skrze povrch stěny), nevytvoří aplikace Revit nové hrany podél čar protínání. Díky tomu nemusí aplikace Revit při exportu správně odstranit skryté čáry. Jestliže provedete export pohledu návrhu, v němž je zapnuto zobrazení skrytých čar, mohou se při otevření pohledu v jiné aplikaci CAD zobrazit neočekávané výsledky. Viz část Styl zobrazení Skryté hrany.
Chcete-li zobrazit všechny viditelné čáry, vytvořte nejprve v jednom povrchu otvor, kterým má procházet jiný povrch, nebo spojením geometrie vytvořte hranu.

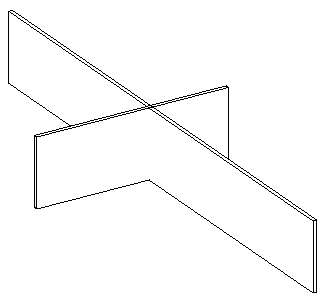

Protnutá stěna a vysunutí v režimu skrytých čar (bez hran na průsečíku povrchů)
