Hrany podlahové desky

Hrany desky přidáte výběrem horizontálních hran podlahy. Můžete rovněž vybrat čáry modelu.

1. Klikněte na tlačítko (Podlaha: Hrana desky).

   Kde je?

   • Karta Architekturapanel Sestavenírozevírací seznam Podlaha (Podlaha: Hrana podlahy)
   • Karta Strukturapanel Strukturarozevírací seznam Podlaha (Podlaha: Hrana desky)
2. Zvýrazněte horizontální hrany podlah a kliknutím umístěte hranu desky.

   Můžete také kliknout na čáry modelu. Při klepání na hrany aplikace Revit s hranou desky nakládá jako s jednou spojitou hranou desky. Pokud se segmenty hrany desky protnou v rozích, jsou zkoseny.

3. Aktuální hranu desky dokončete kliknutím na kartu Upravit | Umístit hranu deskypanel Umístění Znovu začít hranu desky.
4. Chcete-li založit další hranu desky, přesuňte kurzor na novou hranu a kliknutím ji umístěte.
5. Umisťování hran desky dokončete klepnutím na kartu Upravit | Umístit hranu desky panel Vybrat Upravit.

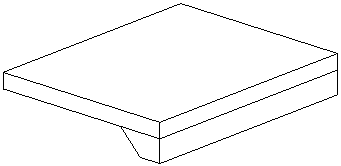

   Deska přidaná k podlaží

Tipy

• Hrany desky se umísťují v 2D pohledech (například půdorysném pohledu či pohledu řezu) nebo v 3D pohledech. Platné reference se zobrazují na stavovém řádku. Například při umísťování hrany desky na podlaží může být na stavovém řádku zobrazeno Podlaží : Základní podlaží : Reference.
• Při umísťování hrany desky v řezu umístěte ukazatel myši do blízkostí rohů podlaží, čímž se zvýrazní reference.
