Navrhování komponent vzoru se velmi podobá náčrtu objemu koncepčního návrhu. Použijete stejné nástroje modelování, které se používají k navrhování tvarů, i když s určitými omezeními:
- Existuje pouze jeden pohled půdorysu podlaží (úrovně) definovaný osnovou vzoru dlaždic.
- Nejsou k dispozici žádné bokorysné pohledy.
- Neexistují žádné výchozí vertikální referenční roviny, referenční roviny je však možné definovat na základě geometrie.
Úsečky, křivky a křivky spline
Nakreslením referenčních bodů, úseček a geometrie uzavřené smyčky navrhněte a upravte komponentu vzoru. Zatímco se referenční body šablony horizontálně nepřesouvají, referenční čáry šablony mohou mít k sobě přidané řídící body, pomocí nichž lze měnit jejich geometrii.
Příbuzná témata
Vysunutí a tvary

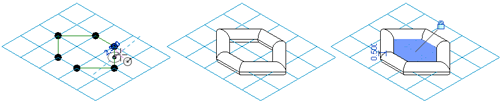

Pomocí načrtnutých čar a geometrie vytvořte vysunutí, tvary a vybrání a určete tak rozměr komponenty.
Související témata
Nejlepší metody
- Povrch rozdělte a proveďte jeho vzorování před použitím komponent.
- Kde je to možné, pracujte s podmínkami hraničních dlaždic nastavenými na možnosti Prázdné nebo Přesahující. Je-li nastaveno na možnost Částečné, zvětší se velikost souboru a z toho vyplývající požadavky na paměť. Načítání komponent vzorů a úprava koncepčních objemů s aplikovanými komponentami vzoru může v tomto stavu trvat déle, než je očekáváno.
- Při práci s uzavřeným tvarem vyberte vzory, které do sebe budou souvisle zapadat.
- Pracujte s více okny, což vám ulehčí práci na návrhu rodiny komponent vzoru.
Návrh komponenty vzoru
- Otevřete rodinu komponent vzoru.
- Otevřete objem koncepčního návrhu (3D pohled, půdorysný pohled podlaží nebo oba).
- Klikněte na kartu Pohled
panel Okna
Dlaždice.
Návrh prováděný tímto způsobem umožňuje pracovat s rodinou komponent vzoru a současně sledovat, jak se zobrazuje v objemu koncepčního návrhu.
