Nástroj Oříznout a prodloužit slouží k oříznutí nebo prodloužení jednoho či více prvků k hranici, která je definována stejným typem prvku. Můžete také prodloužit nerovnoběžné prvky tak, aby tvořily roh, nebo, pokud se kříží, je oříznout tak, aby vytvořily roh. Při výběru prvku pro oříznutí označuje poloha kurzoru část prvku, která má být zachována.
Tyto nástroje lze použít také na stěny, čáry, nosníky nebo vzpěry.
Oříznutí nebo prodloužení prvků
- Proveďte některou z následujících akcí:
Požadavek Akce Oříznutí nebo prodloužení dvou vybraných prvků do rohu klikněte na kartu Upravit
panel Upravit
(Oříznout/Prodloužit do rohu). Vyberte oba prvky.
Při výběru prvku, který je třeba oříznout tak, aby se vytvořil roh, se ujistěte, že jste klikli na část prvku, která má být zachována.
Oříznutí nebo prodloužení jednoho prvku k hranici definované jiným prvkem klikněte na kartu Upravit
panel Upravit
(Oříznout/Prodloužit jediný prvek). Vyberte referenci, která bude sloužit jako hranice. Potom vyberte prvek, který chcete oříznout nebo prodloužit.
Pokut tento prvek přesahuje přes hranici (nebo promítání), bude část, na kterou kliknete, zachována. Část nacházející se na druhé straně hranice bude oříznuta.
Oříznutí nebo prodloužení více prvků k hranici definované jiným prvkem Klikněte na kartu Upravit
panel Upravit
(Oříznout/Prodloužit více prvků). Vyberte referenci, která bude sloužit jako hranice. Potom vyberte všechny prvky, které mají být oříznuty nebo prodlouženy.
U všech prvků přesahujících přes hranici bude část, na kterou kliknete, zachována. Část nacházející se na druhé straně hranice bude oříznuta.
Oříznutí prvku mezi 2 body Potom klikněte na kartu Upravit panel Upravit
(Rozdělit prvek). Na paletě Možnosti vyberte Vymazat vnitřní úsek. Kliknutím na 2 body na prvku definujete požadované hranice. Vnitřní segment je vymazán a zbývající části jsou zachovány. Viz část Rozdělení prvků. - Pokračujte v ořezávání nebo prodlužování prvků pomocí aktuálně vybrané možnosti, nebo vyberte jinou možnost. Poznámka: Jestliže je nástroj aktivní, můžete kdykoli vybrat jinou možnost Oříznout nebo Prodloužit. Tím také zrušíte počáteční výběr provedený pomocí předchozí možnosti.
- Chcete-li nástroj ukončit, stiskněte klávesu Esc.
Náhled nástroje Oříznout/Prodloužit do rohu
Výsledek operace Oříznout/Prodloužit do rohu

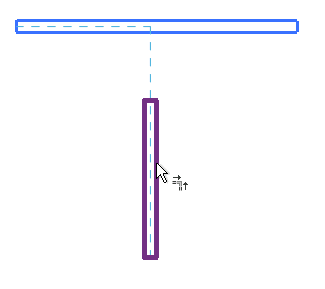

Náhled možnosti Oříznout/Prodloužit jeden prvek s vodorovnou stěnou vybranou jako hranice

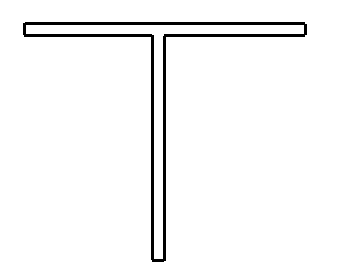

Výsledek operace Oříznout/Prodloužit jeden prvek

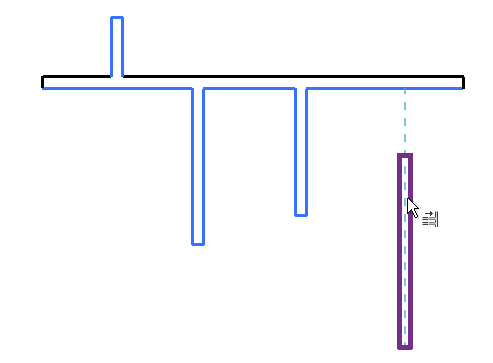

Náhled možnosti Oříznout/Prodloužit více prvků s vodorovnou stěnou vybranou jako hranice

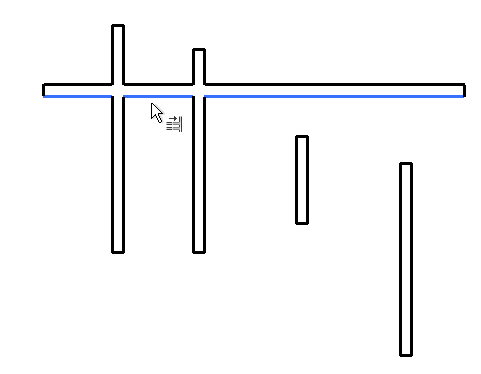

Výsledek kliknutí na levou svislou stěnu nad hranicí, kliknutí na další dvě stěny pod hranicí a zvýraznění stěny vpravo
