Výkazový parametr je typem parametru, jehož hodnotu ovládá určitá kóta v modelu rodiny. Výkazové parametry získávají hodnoty ze stavu geometrie a využívají ji k vykazování příslušných údajů do vzorce nebo jako vykazovatelný parametr.
-
Jako výkazové parametry jsou k dispozici délka, poloměr, úhel a délka oblouku. (Délku oblouku lze popsat jen jako výkazový parametr.)
Poznámka: Plochu nelze jako výkazový parametr využít. - Výkazové parametry jsou vhodné, když je rodina řízena externími referencemi, které se aktualizují na základě kontextových informací z umístěných instancí rodiny, například panelů obvodového pláště nebo šířky stěny pro rám dveří či okna.
- V případech externích referencí, ve kterých závisí geometrie na specifických podmínkách jednotlivého umístění instance rodiny, umožňuje výkazový parametr uložení hodnoty kóty a její vykázání v parametru rodiny.
- Výkazový parametr lze použít ve vzorci pouze tehdy, směřují-li odkazy jeho kóty na hostitelské prvky v rodině (jako jsou referenční roviny hranic obvodového pláště, podlaží). Pokud kterákoli z referencí kóty odkazuje na geometrii rodiny, lze kótu opatřit výkazovým parametrem, ale tento parametr nebude možné použít ve vzorcích.
Při vytvoření sdíleného projektového parametru jej můžete v dialogu Vlastnosti parametru nastavit jako výkazový parametr. Viz část Sdílené parametry a Vytvoření souborů, skupin a parametrů sdílených parametrů.

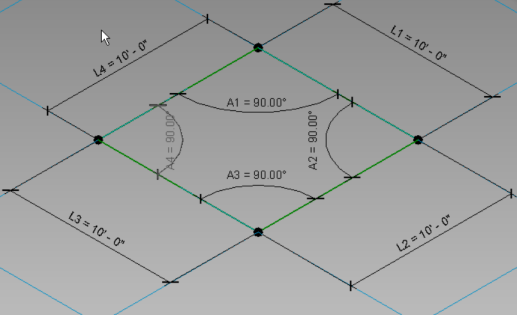

Například můžete vytvořit výkazové parametry pro čtyři délkové a čtyři úhlové kóty v panelu obvodového pláště podle vzoru, jak ukazuje uvedený příklad.

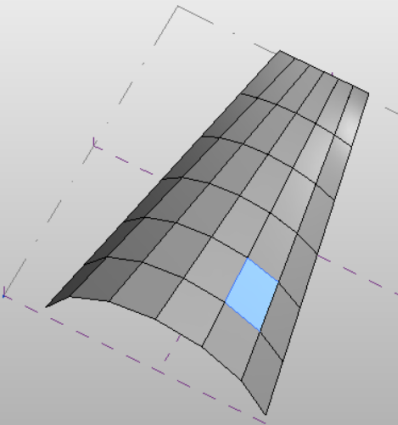

Po umístění panelu obvodového pláště podle vzoru do projektu můžete vybrat některý panel a poté zobrazit výkazové parametry ve vlastnostech instance.
Po vytvoření vykazovacích parametrů můžete také vytvořit výkaz za účelem vykázání příslušných údajů. Viz část Výkazy se sdílenými parametry.

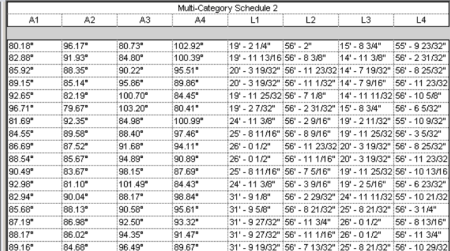

Výkaz, který je zde uveden, udává parametry čtyř délkových a čtyř úhlových kót pro všechny panely obvodového pláště.
