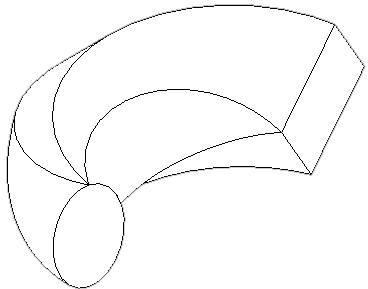

V prostředí koncepčního návrhu se přechod tažením vytváří ze dvou či více 2D profilů, tažených podél cesty. Profil se skládá z čárové kresby zakreslené kolmo k čáře, která definuje cestu.
Poznámka: Pokud vytváříte rodinu komponent pomocí šablony jiné než šablony objemů nebo adaptivních komponent, naleznete více informací v části Vytváření přechodu tažením.
Vytvoření přechodu tažením
- Pomocí nástrojů na kartě Vytvořit

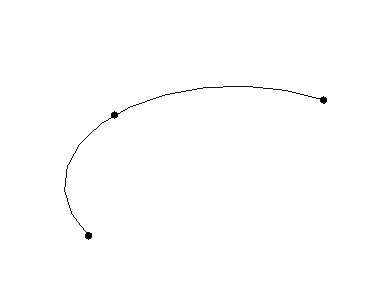

panelu Kreslit vytvořte cestu nakreslením řady spojených úseček.
- Klikněte na kartu Vytvořitpanel Kreslit
Bodový prvek a podél cesty umístěte referenční body pro profily přechodu tažením.

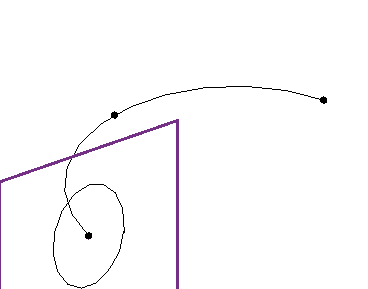

- Vyberte referenční bod a nakreslete uzavřený profil na jeho pracovní rovině.
- Podobným způsobem nakreslete profily pro zbývající referenční body.
- Vyberte cestu a profily.
- Klikněte na kartu Upravit | Čárypanel Tvar
Vytvořit hmotu. Viz část Přístup k nástroji Vytvořit hmotu.
