Vyříznutí pravoúhlých otvorů ve stěnách

Tento postup použijte k vyříznutí pravoúhlých otvorů v přímé nebo zakřivené stěně. (Chcete-li vyříznout kulaté nebo mnohoúhelníkové otvory, přečtěte si část Úprava profilu stěny).

Architektonický příklad

Pohled na otvor v obloukové stěně

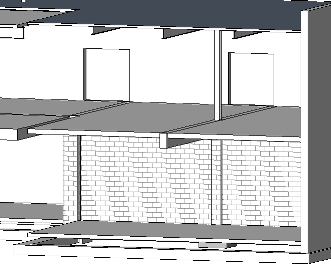

Konstrukční příklad

Pohled na otvor ve stěně

Vyříznutí pravoúhlého otvoru ve stěně

1. Otevřete bokorysný pohled nebo pohled řezu se stěnou, která bude otvor hostovat.
2. Klikněte na tlačítko (Otvor ve stěně).

   Kde se nachází?

   • Karta Architekturapanel Otvor (Otvor ve stěně)
   • Karta Strukturapanel Otvor (Otvor ve stěně)
3. Vyberte stěnu, která bude otvor hostit.
4. Načrtněte pravoúhlý otvor.

   Po zadání posledního bodu otvoru se otvor zobrazí.

5. Chcete-li otvor upravit, klikněte na tlačítko Upravit a vyberte otvor.

   Pomocí přetahovacích ovládacích prvků lze upravit velikost a umístění otvoru. Otvor lze také přetáhnout na jiné místo na stejné stěně a přidat k němu kóty.

   Příklad



   Úprava vybraného otvoru
