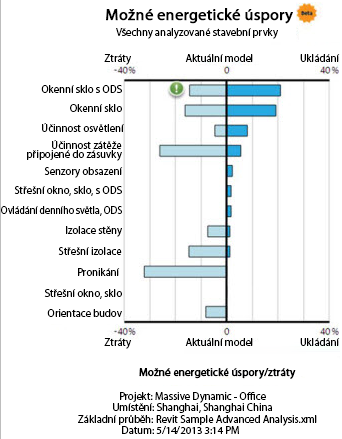

Dialog Výsledky a porovnání zahrnuje graf potenciálních energetických úspor pro energetickou analýzu. Tento graf je určen k zaměření na prvky návrhu, stavby a systémů budovy, které mohou ušetřit nejvíce energie.
Data v grafu pocházejí ze 37 samostatně zpracovaných energetických simulací, které jsou spuštěny současně v cloudu. Každá simulace má různé kombinace stavebních prvků včetně izolace střechy a stěn, vlastností zasklení, ovládacích prvků osvětlení a propustnosti. Účelem těchto simulací je testování extrémních hodnot pozorovaných na nových a existujících budovách a pomoc projekčním týmům dokonale porozumět míře citlivosti energetického výkonu budovy na každý parametr.

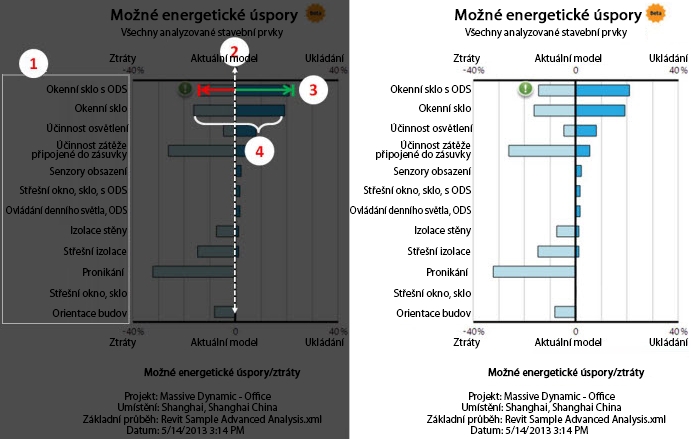

Způsob čtení grafu
1: Analýza stavebních prvků. Každý pruh v grafu představuje stavební prvek, který je analyzován za účelem stanovení jeho významu pro energetický výkon budovy. Pro každý prvek budovy je testována celá řada možností návrhů.
2: Základna aktuálního modelu. Střední vertikální čára představuje v pozici 0 energetický výkon modelu budovy ve stavu, v jakém byl poskytnut pro analýzu.
3: Potenciál pro úspory/ztráty. Prvky s nejvyšším potenciálem pro úsporu energie jsou uvedeny v horní části seznamu. Velikost pruhu napravo od osy ukazuje možné úspory v procentech na základě aktuálního modelu. Velikost pruhu nalevo od osy vyjadřuje možné ztráty v procentech.
4: Citlivost. Celková velikost pruhu ukazuje míru citlivosti energetických analýz na tento stavební prvek. Pokud je tento pruh velký, může mít změna prvku velký dopad na spotřebu energie. Velikost pruhu ovlivňuje také míra variability hodnoty tohoto prvku mezi jednotlivými zpracováními simulací. Zpracování jsou volena tak, aby reprezentovala extrémní hodnoty.
Používání grafu potenciálních úspor energie
Energetická analýza je nejužitečnější, když ji v projektu použijete brzy a dostatečně často, abyste využili příležitostí výběru možností, které sníží spotřebu energie budovy. Týmy architektů a konstruktérů potřebují společně stanovit opatření pro energetickou účinnost a seřadit je podle priority. Tento graf má daný proces usnadnit. Lze jej snadno generovat z jakéhokoli modelu aplikace Revit.
Graf je určen k identifikaci důležitých energetických prvků na první pohled:
- Velké pruhy představují důležité stavební prvky ovlivňující spotřebu energie (citlivější). Menší pruhy tvoří prvky méně důležité pro spotřebu energie (méně citlivé).
- Pruhy pokračující dále vpravo od základny mají vyšší potenciál pro energetické úspory. Pruhy pokračující dále vlevo mají vyšší potenciál pro energetické ztráty.
Tato data pomáhají zaměřit práci projektového týmu na stavební prvky s největším dopadem na energetický výkon.
- Zaměřte se na největší příležitosti ke zlepšení na základně pomocí zkoumání prvků v horní části seznamu, které mají velké pruhy na pravé straně vertikální linie. Nezapomeňte, že mohou existovat aspekty návrhu důležité pro energetickou spotřebu budovy, které nejsou zahrnuty do simulace ani reprezentovány v grafu.
- Abyste se vyhnuli snížení energetického výkonu, neprovádějte regresi na stavebních prvcích, které mají velké pruhy na levé straně vertikální linie.
- Buďte si vědomi míst, kde je možná flexibilita. Stavební prvky, jejichž změny nemají výraznější vliv na energetický výkon, mají malé pruhy na levé i pravé straně vertikální linie.
- U existující budovy mohou výsledky grafu pomoci určit priority vašeho času během diagnostiky budovy. Stavebním prvkům, jejichž vliv je významný, byste měli během diagnostiky a následných studií účinnosti věnovat více pozornosti.
Příklad: interpretace grafu potenciálních energetických úspor

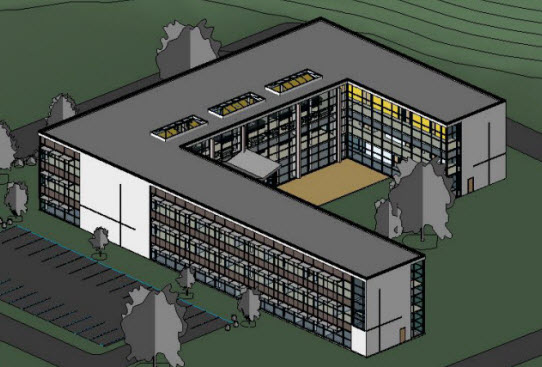

Graf níže byl vygenerován z tohoto modelu aplikace Revit kancelářské budovy a simulován poblíž Šanghaje. Dolní část tvaru U směřuje k jihu.
- Nejcitlivější stavební prvky pro spotřebu energie jsou okenní sklo, bodové zatížení a propustnost. Na základě testovaných alternativ má každý z těchto 3 prvků potenciál ovlivnit spotřebu energie o přibližně 35 %. Další důležité parametry mající potenciální vliv na spotřebu energie přibližně 10-15 % jsou střešní izolace, účinnost osvětlení a izolace stěn.
- Možnost nejvýraznějšího energetického zlepšení představuje na základě aktuálního modelu změna okenního skla budovy (~ 20% zlepšení). Aktuální model budovy obsahuje průhledné dvojité zasklení s hodnotu U (SI) 3,16 (0,56 v anglických jednotkách), hodnotou SHGC 0,69 a hodnotou VLT 0,78.
- Jako další položka s největší prostorem pro zlepšení nad základnou následují efektivnější světla. Mohou zlepšit energetický výkon o přibližně 8 %.
- Protože změny v propustnosti a bodovém zatížení mohou představovat velký rozdíl ve spotřebě energie a protože se jejich hodnoty ve skutečnosti mohou značně lišit, zkontrolujte předpoklady v modelu. Pokud je budova nedostatečně utěsněna, může propustnost způsobit až 30% zhoršení energetické účinnosti oproti předloženému modelu.
- Zadané izolace střechy a stěn jsou poměrně dobré. Je zde pouze malý potenciál energetických úspor, ale je důležité, aby nedošlo k regresi.
- Lze očekávat přibližně 3% zlepšení celkové energetické účinnosti z ovládacích prvků denního světla. Tento účinek se projeví v možnosti ovládacích prvků denního světla – DC a také v možnostech okenního skla a skla střešního okna, které obsahují ovládací prvky denního světla (DC). Ovládací prvky denního světla jsou umístěny v sadě se sklem střešního okna a okenním sklem, aby bylo možno stanovit, zda přinesou větší užitek při použití jiného skla.
Závěry vyvozené z tohoto grafu:
