Použití konzol u existující konstrukční podlahy

1. V půdorysném pohledu vyberte příslušnou konstrukční podlahu.
2. Klikněte na kartu Upravit | Podlahypanel Režim Upravit náčrt.
3. Vyberte hranu desky, u které bude použita konzola.

4. Na panelu Možnosti zadejte hodnoty odsazení konzol pro betonovou i kovovou desku konstrukční podlahy.

   Poznámka: Konzola se použije pouze u zadané vybrané čáry náčrtu, nikoliv u celé konstrukční podlahy.
5. Zopakujte kroky 1 až 4 pro každou hranu desky, která vyžaduje konzolu.
6. Klikněte na kartu Upravit | Podlahy > Upravit hranicepanel RežimDokončit režim úprav.

Poznámka: Odsazení konzoly je použito ve vztahu ke směru, ve kterém byla vytvořena hrana desky. To se vztahuje na náčrty čar a vytváření konstrukční podlahy při výběru podpor nebo stěn. V instancích, kde se konzola zobrazuje uvnitř konstrukční podlahy: otevřete režim náčrtu, vyberte hranu a upravte hodnoty konzoly na záporná čísla.

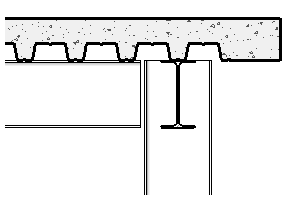

Následující pohled řezu ukazuje betonovou konstrukční podlahu s kovovou deskou. Vetknutá betonová hrana přesahuje za podpěrný trám.
