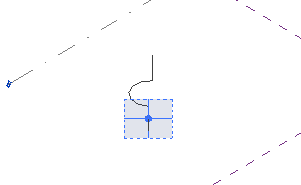

V prostředí koncepčního návrhu se tažení vytváří ze 2D profilu, který se natáhne podél cesty. Profil se skládá z čárové kresby zakreslené kolmo k čáře nebo z posloupnosti čar definujících cestu. Tažení vytvoříte výběrem profilu, cesty a následným kliknutím na tlačítko
Vytvořit hmotu.
Pokud je profil zformován z uzavřených smyček, lze k vytvoření tažení použít vícesegmentové cesty. Není-li profil uzavřen, není tažení podél vícesegmentové cesty možné. Je-li cesta tvořena jediným segmentem úsečky, použijte k vytvoření tažení otevřený profil.
Poznámka: Pokud vytváříte rodinu komponent pomocí jiné šablony než šablony objemů nebo adaptivních komponent, naleznete informace v části Vytvoření tažení.
Vytvoření vícesegmentového tažení
- Klikněte na kartu Vytvořit
panel Kreslit

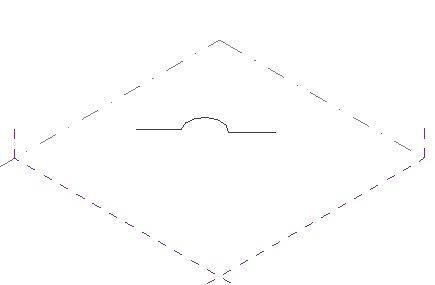

Čára a vytvořte cestu zakreslením posloupnosti spojených úseček.
- Klikněte kartu Vytvořitpanel Kreslit

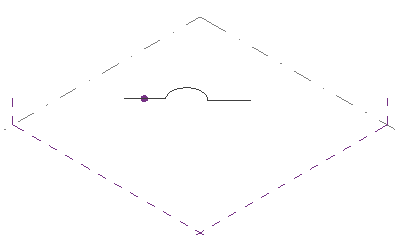

Bodový prvek a kliknutím podél cesty umístěte referenční bod.

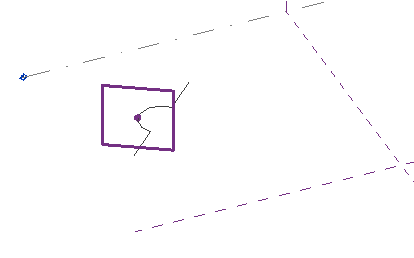

- Vyberte tento referenční bod. Zobrazí se pracovní rovina.

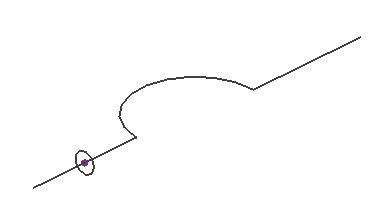

- Na pracovní rovině nakreslete uzavřený profil.
- Vyberte čáru a profily.

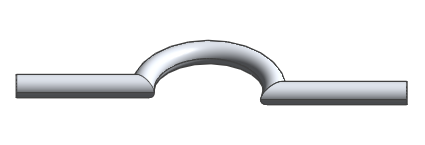

- Klikněte na kartu Upravit | Čárypanel Tvar Vytvořit hmotu. Viz část Přístup k nástroji Vytvořit hmotu.
