Aplikace Revit poskytuje možnost řízení zobrazení konstrukčních betonových komponent, které jsou v pohledu skryty. Zobrazení neviditelných linií prvků stěn, podlah, rámů, sloupů a základů je určeno následujícími parametry zobrazení:
- Disciplína
Neviditelné čáry budou znázorněny jako skryté, pouze pokud je parametr Disciplína nastaven na hodnotu Konstrukční.
- Styl zobrazení
Nastavením vlastnosti Zobrazení modelu na možnost Skrytý nebo na možnost Stínovaný se neviditelné čáry znázorní jako skryté.
Poznámka: Nastavte vzor skrytých čar v dialogu Viditelnost/Zobrazení. Viz část Viditelnost a grafické zobrazení v pohledech projektu.

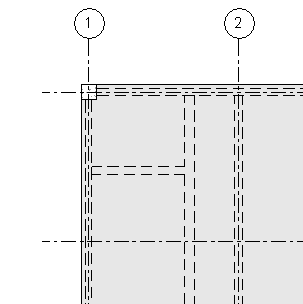

Půdorys konstrukční podlahy a nosníků začleněných do rámu betonových stěn
