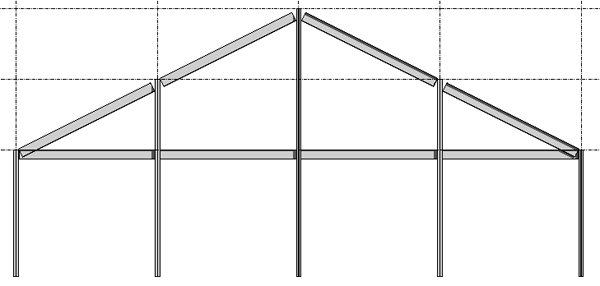

Možnost 3D uchopení slouží k vytvoření nového nosníku pomocí přichycení k jiným konstrukčním prvkům v pohledu. To znamená, že můžete nakreslit nosníky a vzpěry mimo aktuální pracovní rovinu. Jestliže je například aktivováno uchopení 3D, jsou střešní nosníky přichyceny k vrcholům sloupů bez ohledu na výšky.
Uchopení 3D je také užitečné, když vytváříte systémy nakloněných nosníků. Viz část Modelování skloněného nosníku.
Chcete-li použít možnost 3D uchopení
- Klikněte na kartu Struktura
panel Struktura
Nosník. - Na panelu Možnosti vyberte možnost 3D uchopení.
- Kliknutím na libovolný konstrukční prvek zadejte počáteční bod pro nosník. Poznámka: S aktivovanou funkcí 3D uchopení můžete vybrat přesný koncový bod libovolného konstrukčního prvku bez ohledu na rovinu, kde se koncový bod nachází.
- Kliknutím na jiný konstrukční prvek zadejte koncový bod nosníku.
