Slovníček pojmů týkajících se prostředí koncepčního návrhu

• 3D ovládací prvek

  Ovládací prvek pro manipulaci, který se zobrazí při výběru povrchů, hran nebo vrcholů. Tento ovládací prvek se také zobrazí na vybraném bodu. Viz část Úpravy tvarů.

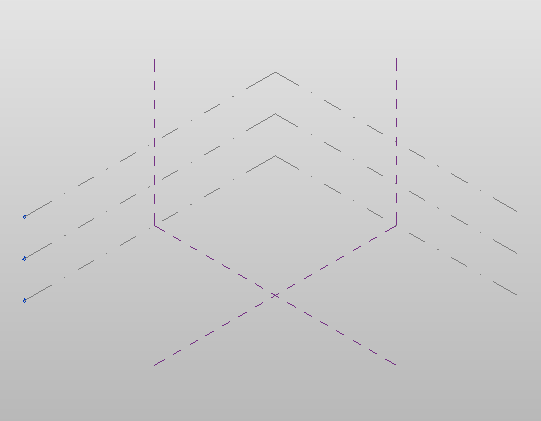

• 3D úroveň

  Omezená horizontální rovina, která slouží jako referenční rovina pro tvary a body hoštěné úrovní. 3D úrovně se v prostředí koncepčního návrhu zobrazují, jestliže se přes ně na kreslicí ploše pohybuje kurzor. Je možné je nastavit jako pracovní roviny.


• 3D referenční rovina

  3D rovina použitá k zakreslení čar tvořících tvar. 3D referenční roviny se zobrazují v prostředí koncepčního návrhu. Je možné je nastavit jako pracovní roviny.

• 3D pracovní rovina

  Rovinný povrch, který je určen ke kreslení čar, které vytvářejí tvar. 3D úrovně a 3D referenční roviny je možné nastavit jako pracovní roviny. V prostředí koncepčního návrhu se zobrazují automaticky, jestliže se přes ně na kreslicí ploše pohybuje kurzor.

• Tvar

  3D nebo 2D povrch či plný tvar vytvořený pomocí nástroje Vytvořit tvar. Viz část Tvary.

• Šablonová forma

  Forma odvozená z několika čar (samostatný segment, řetězec nebo smyčka) nakreslená na rovnoběžných nebo nerovnoběžných pracovních rovinách.

• Profil

  Samostatná křivka nebo kolekce křivek spojených konci, které jsou použity samostatně nebo propojené, k sestavení geometrie prvku tvaru pomocí podporovaných technik sestavení geometrie: vysunutí, šablonování, tažení, rotace a povrch.
