Revizní výkaz je možné v rohovém razítku otočit o 90° ve směru a proti směru hodinových ručiček. Chcete-li otočit revizní výkaz, změňte rodinu rohových razítek. Revizní výkaz není možné otočit na jednom výkresu v projektu.

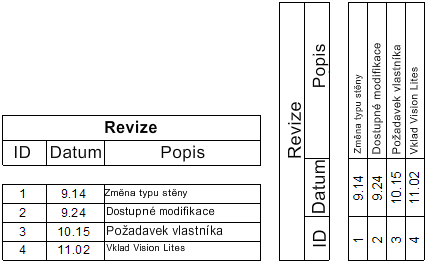

Horizontální revizní výkaz (vlevo) a otočený revizní výkaz (vpravo)
Chcete-li otočit revizní výkaz
- Otevřete rohové razítko k úpravám.
Viz část Změna rohového razítka.
- Na kreslicí ploše vyberte revizní výkaz rohového razítka.
Na stavovém řádku se zobrazuje Zobrazení tabulky : Zobrazení tabulky : Revizní výkaz.
- Na panelu Možnosti vyberte pro možnost Otočení na výkresu požadovanou možnost otočení.
- Je-li potřeba, přemístěte otočený revizní výkaz v rohovém razítku.
- (Volitelné) Definujte pevnou výšku pro revizní výkaz.
Definováním pevné výšky se zajistí, že revizní výška nepřesáhne hranice výkresu. Viz část Definování výšky revizního výkazu.
- Chcete-li rohové razítko uložit, klikněte na panelu nástrojů Rychlý přístup na tlačítko
(Uložit). - Načtěte rohové razítko do projektu.
Viz část Načtení rohového razítka do projektu.
