Zkontrolovat potrubní systémy

Tento nástroj přezkoumá mechanické systémy, které vytvoříte v projektu, aby ověřil, že je každý systém přiřazen k systému definovanému uživatelem a je řádně připojen.

Kontrola potrubních systémů

Chcete-li ověřit připojení potrubních systémů v modelu, klikněte na kartu Analyzovatpanel Zkontrolovat systémy Zkontrolovat potrubní systémy.

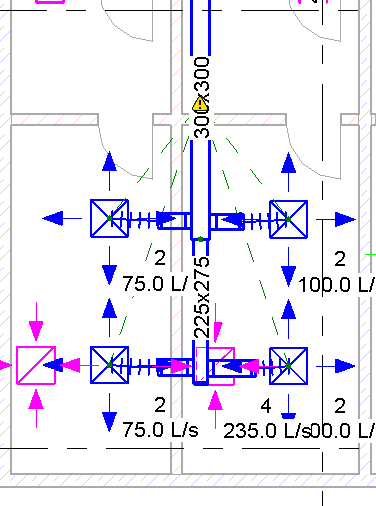

Aplikace Revit zobrazí v aktuálním pohledu grafické značky varování a linie pro neplatné potrubní systémy. Varování se zobrazí při zjištění následujících podmínek:

• Systém není správně zapojen.

  Systém není řádně připojen, pokud prvky v systému nejsou spojeny do jedné fyzické sítě. Například systém s jednou nebo více vyústkami klimatizace, které nejsou připojeny do jedné sítě potrubí, není správně připojen.

• Existuje nesoulad konfigurace toku/požadavku.
• Nesouhlasí směry toku.

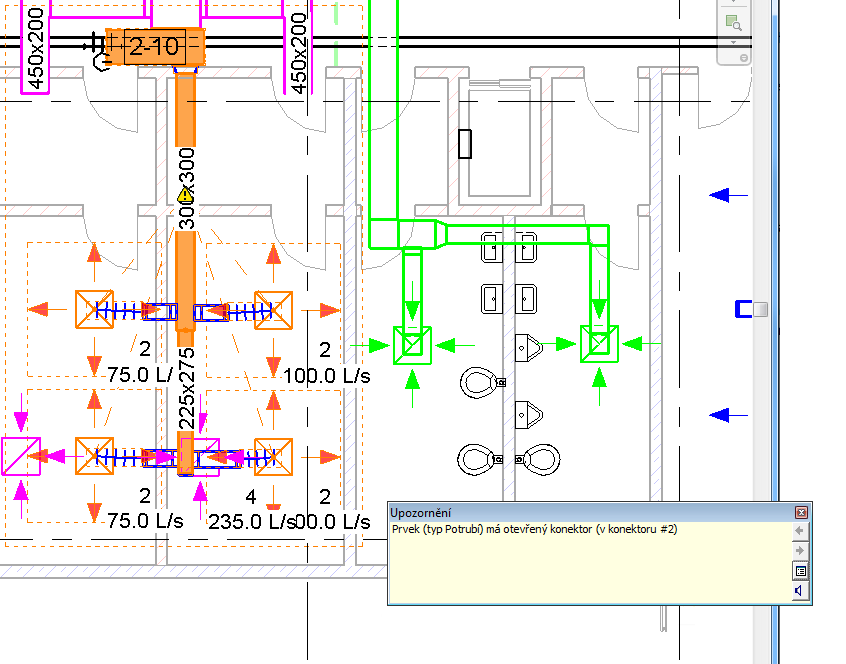

Kliknutím na značku varování zobrazíte související výstražné hlášení. V příslušném výstražném hlášení můžete pomocí tlačítek se šipkami procházet seznamem zpráv. Kliknutím na tlačítko Rozbalit dialog upozornění zobrazíte podrobnosti výstražného hlášení.

Druhým kliknutím na tlačítko Zkontrolovat potrubní systémy vypnete grafické značky varování.

Zobrazení odpojení

Pro konektory, které momentálně nejsou připojeny, je možné zobrazit značky odpojení. Chcete-li řídit zobrazení značek odpojení, klikněte na kartu Analyzovatpanel Zkontrolovat systémy Zobrazit odpojení. V dialogu Zobrazit možnosti odpojení vyberte jednu nebo více následujících položek:

• Potrubí
• Svislítko (svislá čára)
• Kabelové lávky a vedení
• Elektrický

V následujícím příkladu byly vybrány značky odpojení potrubí.

Kliknutím na značku varování zobrazíte související výstražné hlášení. Kliknutím na tlačítko Rozbalit dialog upozornění zobrazíte podrobnosti výstražného hlášení.

Klikněte na tlačítko Zobrazit odpojení a zrušením zaškrtnutí vypněte značky odpojení.
