Poznámky pro vertikálně složené stěny

Při používání vertikálně složených stěn zvažte následující skutečnosti:

• Všechny dílčí stěny používají stejnou vazbu základny a odsazení základny jako složená stěna. To znamená, že dílčí stěna může být na určitém podlaží, ve skutečnosti je však založena na stejném podlaží jako její přidružená složená stěna. Pokud je například složená stěna založena na podlaží 1, ale jedna z jejích dílčích stěn je na podlaží 7, podlažím základny této dílčí stěny je podlaží 1.
• Vlastnosti typu základní stěny, která je rovněž dílčí stěnou, můžete upravit. Chcete-li zobrazit vlastnosti typu základní stěny, vyberte typ základní stěny v poli Výběr typu a klikněte na rozevírací seznam Vlastnosti prvku Vlastnosti typu.
• Při vytvoření výkazu stěn není ve výkazu uvedena vertikálně složená stěna, jsou zde ale uvedeny její dílčí stěny.
• Při úpravě výškového profilu složené stěny upravujete jeden hlavní profil. Jestliže složenou stěnu rozložíte, zachovají si jednotlivé dílčí stěny svůj upravený profil.
• Při zvýraznění vertikálně složené stěny na kreslicí ploše se nejprve zvýrazní celá stěna. Opakovaným stisknutím klávesy Tab lze zvýraznit jednotlivé dílčí stěny. Pomocí políčka pro výběr lze vybrat pouze složenou stěnu.
• Dílčí stěny se nemohou nacházet v jiných fázích, pracovních sadách nebo variantách návrhu než složená stěna.
• Vertikálně složenou stěnu můžete vnořit do další stěny nebo do panelu obvodového pláště.

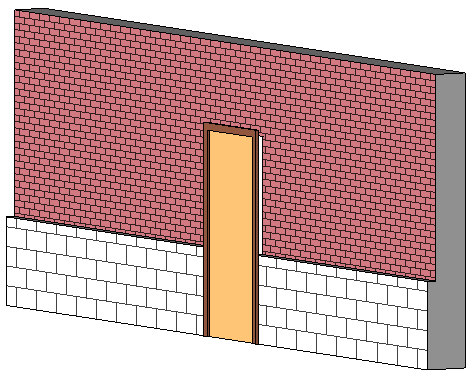

• Při umísťování vložených objektů do vertikálně složené stěny může být zapotřebí pomocí nástroje Vybrat primárního hostitele přepnout mezi vertikálně složenou stěnou a jednou ze stěn, ze kterých je složena. Například dveřní panel na následujícím obrázku se nachází mimo horní stěnu, protože hlavním hostitelem dveří je dolní dílčí stěna.

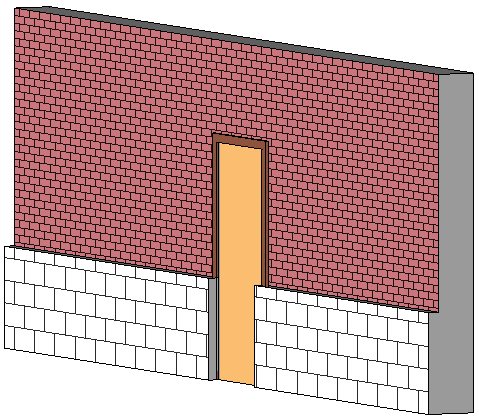

  Aby byly dveře umístěny správně, vyberte je a klikněte na kartu Upravit | Dveřepanel Hostitel Vybrat primárního hostitele. Umístěte ukazatel myši na stěnu a vyberte jednu z dílčích stěn. K výběru požadované stěny může být nutné stisknout klávesu Tab.


• Na dílčí stěny je možné přidat přídavky stěny; na složené stěny nikoli.

Dílčí stěny nemohou hostit složené stěny.
