Terminologie kreslení náčrtů

Existuje několik zvláštních termínů, které se používají v procesu kreslení náčrtů v aplikaci Revit:

• Kreslení náčrtů je proces kreslení prvků v aplikaci Revit.
• Prvky založené na náčrtu jsou prvky (například podlaží, stropy a vytažení), které se obvykle vytvářejí v režimu náčrtu. Dále jsou také prvky, například stěny, které se kreslí, ale nevyžadují režim náčrtu.
• Režim náčrtu je prostředí v aplikaci Revit, které umožňuje kreslit prvky, jejichž velikost nebo tvar není možné určit automaticky, například pokud vytváříte (nebo upravujete náčrt) střechu nebo podlaží. Když přejdete do režimu náčrtu, na pásu karet se zobrazí nástroje, které lze použít pro typ náčrtu, který právě vytváříte nebo upravujete.
• Všechny prvky, které tvoří prvek založený na náčrtu (například střecha), jsou označovány jako náčrt.

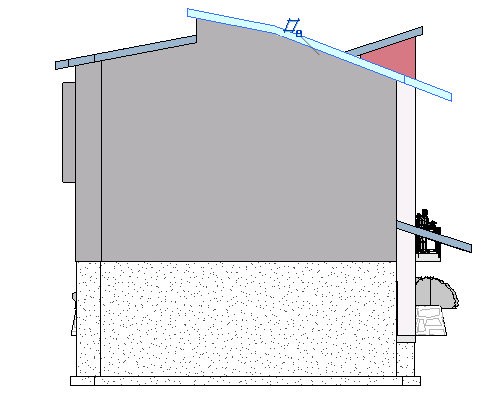

  Na následujícím obrázku je vybrána střecha založená na náčrtu.

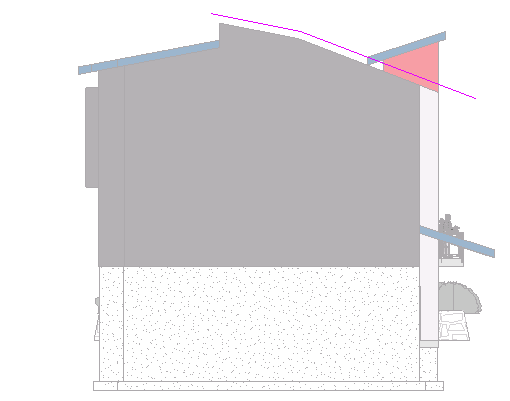

  Když v tomto případě vyberete střechu (vytvořenou vysunutím), můžete kliknout na kartu Upravit | Střechypanel Režim (Upravit profil), čímž otevřete náčrt (růžové čáry na následujícím obrázku) v režimu náčrtu. Je-li střecha vytvořena v půdorysu, vyberte ji a klikněte na kartu Upravit | Střechypanel Režim (Upravit půdorysný tvar). Tady můžete upravit jednotlivé prvky náčrtu. Nástroje, které jsou k dispozici v režimu náčrtu, se liší podle typu prvku, který upravujete.
