- Verkleinern Sie die Ansicht, damit Sie die zu messende Fläche sehen können.
- Klicken Sie auf
. - Klicken Sie auf den Startpunkt, und klicken Sie dann auf die nachfolgenden Punkte, aus denen die Polylinie besteht.

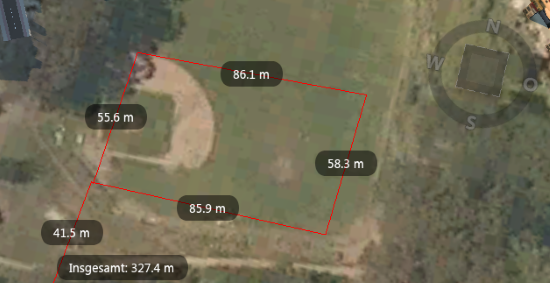

Der Abstand zwischen je zwei Punkten wird auf der Linie zwischen den Punkten angezeigt. Jeder Abstand ist separat beschriftet.
- Um die Polylinie zu vervollständigen, führen Sie einen Doppelklick aus.
Der Gesamtabstand wird in einer separaten Beschriftung angezeigt.
- Um die aktuelle Messung zu löschen, drücken Sie die RÜCKTASTE. Drücken Sie ESC, um alle aktuellen Messungen zu löschen. Drücken Sie die LEERTASTE, um alle Messungen ein- oder auszublenden.
Das Werkzeug ist noch aktiv, und Sie können einen anderen Polylinienpfad messen.
Erweiterte Tipps
Der Abstand wird gemessen, selbst wenn die Linie zwischen zwei Punkten durch andere Objekte versperrt ist.
Die resultierenden Abstände werden in Form von Abmessungen angezeigt. Mithilfe einer Beschriftung werden die Abstandswerte für jede Messung sowie für den Gesamtabstand in der aktuellen Maßeinheit angezeigt.
Sie können einen Schnappschuss von jedem gemessenen Punkt erstellen, aber Sie können dies nicht als Teil eines Drehbuchs aufzeichnen.
Beim Messen können keine Objekte ausgewählt oder bearbeitet werden.
