Teil 2: von 3D zu 2D

In diesem Teil des Lernprogramms kehren Sie den Arbeitsablauf um und exportieren elektrische Daten von Inventor zu AutoCAD Electrical.

Hinzufügen eines Steckers

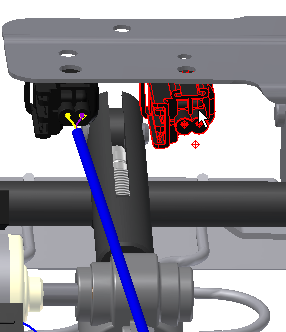

  1. Platzieren Sie ein Exemplar des Steckers 900356.ipt. Platzieren Sie das Exemplar ungefähr wie in der Abbildung gezeigt.
    Tipp: Ziehen Sie eines der vorhandenen Exemplare aus dem Browser in das Grafikfenster, um ein weiteres Exemplar zu erstellen, anstatt den Befehl Platzieren zu verwenden.

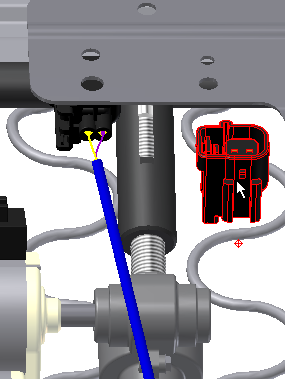

  2. Klicken Sie auf Registerkarte Zusammenfügen, Gruppe Position, und verwenden Sie Rasterfang oder Verschieben und Drehen. Platzieren Sie den Stecker an der ungefähren Position wie in der folgenden Abbildung gezeigt. Achten Sie darauf, dass die Anschlüsse auf dem Stecker der Vorderseite des Sitzes zugewandt sind.

    Normalerweise verwenden Sie Baugruppenabhängigkeiten, um die Komponenten zu platzieren und Abhängigkeiten anzuwenden, dies ist jedoch für diese Übung nicht erforderlich.
