Hinzufügen von Kabelbaumsegmenten

Nun fügen Sie die beiden Kabelbaumsegmente hinzu.

  1. Doppelklicken Sie im Browser auf Harness1, um den Kabelbaum zu bearbeiten. Achten Sie darauf, die Kabelbaum-Baugruppe und nicht das Kabelbaum-Bauteil zu bearbeiten.
  2. Wählen Sie Kabel und Kabelbaum Erstellen Segment erstellen.

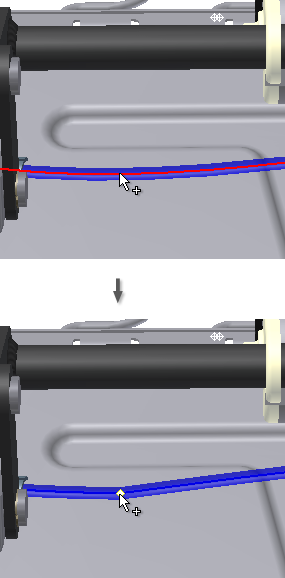

  3. Wählen Sie das vorhandene Segment in der Nähe der Vorderseite des Sitzes, um den ersten Punkt zu platzieren. Die genaue Positionierung ist nicht von Bedeutung für diese Übung.
  4. Wählen Sie den vorhandenen Arbeitspunkt, um den nächsten Punkt festzulegen.
  5. Wählen Sie den anderen Arbeitspunkt, um den letzten Punkt festzulegen. Diese beiden Punkte liegen sehr nahe beieinander. Vergrößern Sie die Ansicht, um sie deutlicher sehen zu können.
  6. Klicken Sie mit der rechten Maustaste, und wählen Sie Weiter. Das erste Segment wird erstellt.
