In diesem Abschnitt platzieren Sie einen Drei-Platten-Formaufbau.
- Klicken Sie in der Multifunktionsleiste auf
Registerkarte Formbaugruppe
Gruppe Formbaugruppe
Formaufbau
. - Stellen Sie im Dialogfeld Formaufbau sicher, dass die Platzierungsauswahl aktiv ist. Wählen Sie die Kante zwischen dem Kern und der Kavität, um den Platzierungsreferenzpunkt, wie in der folgenden Abbildung gezeigt, zu suchen.
- Klicken Sie im Dialogfeld Formaufbau auf die Dropdown-Liste Anbieter und Typ. Wählen Sie Futaba als Anbieter und Drei-Platten-Formaufbauten als Kategorie.
- Wählen Sie aus der Liste die Option FUTABA-DA-S-IH.
- Legen Sie die Größe 400 x 450 mm fest.

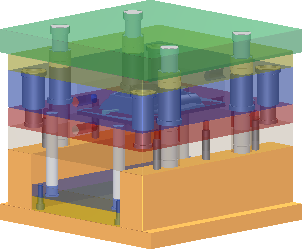

- Klicken Sie auf OK zum Erstellen des Formaufbaus, wie in der folgenden Abbildung gezeigt.
- Optional: Wenn Sie die Option Eingabeaufforderung für Dateinamen aktiviert haben, klicken Sie im Dialogfeld Dateibenennung auf OK, um die Standardeinstellungen zu übernehmen, und erstellen Sie den Formaufbau.
