Profil verlängern

Für diese Konstruktion müssen die vertikalen Profilelemente mit den oberen und unteren Trägern bündig abschließen. Um dieses Kriterium zu erfüllen, müssen die vertikalen Profilelemente verlängert werden.

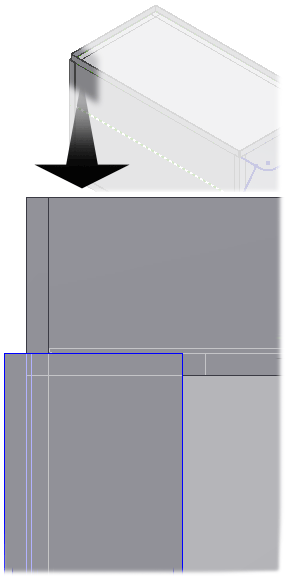

  1. Richten Sie die Modellansicht gemäß der Abbildung aus.
  2. Klicken Sie in der Multifunktionsleiste auf Registerkarte Konstruktion Gruppe Gestell Verlängern/Kürzen. .
  3. Wählen Sie den vertikalen Träger aus. Nehmen Sie die Auswahl oben am Träger vor.
    Anmerkung: Beim Verlängern eines Komponentenendes wird das Ende verlängert, das bei der Auswahl der Komponente dem Cursor am nächsten war.
  4. Stellen Sie sicher, dass der Befehl Gestell-Profilelement an einem Ende verlängern/kürzen ausgewählt ist.

    Derzeit ist das Ende des vertikalen Trägers mit den Innenflächen der oberen Träger bündig. Die Trägerbreite beträgt 40 mm. Somit beträgt die Verlängerung 35 mm.

  5. Geben Sie im Feld Linienverlängerung den Wert 35 mm ein.
  6. Klicken Sie auf Anwenden.
  7. Wiederholen Sie diese Schritte für das andere Ende des vertikalen Trägers, und geben Sie diesmal für die Verlängerung 5 mm ein.
  8. Wiederholen Sie diesen Vorgang für die oberen Enden der verbleibenden drei Träger. Die unteren Enden der übrigen Träger müssen nicht angepasst werden.
  9. Wenn Sie fertig sind, schließen Sie das Dialogfeld.
