Verwenden Sie den Befehl Neue Route mit einem flexiblen Schlauchstil, um dem aktiven Verlauf eine flexible Schlauchroute hinzuzufügen. Sie können festlegen, wo Sie die flexible Schlauchbaugruppe speichern, zu der die Schlauchroute hinzugefügt werden soll. Es empfiehlt sich, alle Schlauchbaugruppen unter dem entsprechenden übergeordneten Verlauf abzulegen.
Definieren Sie die Route, indem Sie auf der Registerkarte Route den Befehl Route auswählen und anschließend mindestens zwei Punkte auswählen. Die Routenerstellungsmethode hängt von der Anzahl der in den Stil eingeschlossenen Fittings ab. Um die Routenform genauer zu bestimmen, können Sie mit den angezeigten Werkzeugen Zwischenroutenpunkte für den Verlauf als Orientierung wählen.
Schlauchroute mit zwei Fittings erstellen
- Aktivieren Sie im Browser den Verlauf, der die neue Route enthalten soll.
-
Klicken Sie nach Aktivierung eines Stils für zwei Fittings auf
Registerkarte Leitungsverlauf
Gruppe Route
Neue Route
. - Geben Sie im Dialogfeld Neuen Schlauch erstellen einen Namen und Speicherort für die Schlauch-Unterbaugruppe an, und klicken Sie auf OK.
-
Klicken Sie in der Multifunktionsleiste auf
Registerkarte Route
Gruppe Beginnen
Route
, um das Routing zu beginnen. - Wählen Sie im Grafikfenster eine Position für das erste Fitting aus:
- Zum Verbinden mit einem anderen Fitting halten Sie den Cursor über das Fitting und klicken zum Festlegen der Verbindung.
- Zum Erstellen einer Verbindung mit einem Autodesk Inventor-Standardbauteil positionieren Sie den Cursor über dem Bauteil. Klicken Sie dann auf eine kreisförmige Kante.
- Um das Fitting im Grafikfenster zu platzieren, klicken Sie auf den Hintergrund.
Anmerkung: Sie können die Leertaste bzw. das Kontextmenü verwenden und Nächste Verbindung wählen, um die Verbindungsrichtung für das Fitting umzukehren. - Wählen Sie eine Position für das zweite Fitting aus.Tipp: Vor dem Platzieren des Fittings können Sie die Achsenrichtung umkehren. Um die Richtung umzukehren, können Sie entweder die Leertaste drücken oder mit der rechten Maustaste klicken und Andere Ausrichtung wählen aus dem Kontextmenü wählen.
- Geben Sie gegebenenfalls eine Anzahl für die Innenpunkte an. Klicken Sie erst auf das Start- und dann auf das End-Fitting bzw. den Endpunkt.
- Um den Punkt einer bestehenden Geometrie zuzuordnen, wählen Sie einen Scheitelpunkt, einen Arbeitspunkt oder Mittelpunkte runder Komponenten aus.
- Um den Punkt mit einem bestimmen Abstand zu versetzen, wählen Sie eine Fläche auf der Arbeitsebene aus.
Beim Auswählen wird eine Linie vom ausgewählten Punkt zur aktuellen Cursorposition angezeigt. Werden Punkte ausgewählt, werden diese durch Linien verbunden.
- Um den Versatz zu ändern, halten Sie den Cursor über eine Fläche, klicken mit der rechten Maustaste und wählen anschließend Versatz bearbeiten.
- Geben Sie im Dialogfeld Versatz bearbeiten den gewünschten Versatzwert (mit oder ohne Einheit) ein, und klicken Sie auf OK.
Nachdem der Versatz geändert wurde, wird der neue Wert solange verwendet, bis das Segment fertig gestellt ist oder der Versatzwert erneut geändert wird.
Anmerkung: Wenn keine Einheit angegeben ist, wird die Standardeinstellung verwendet. - Ist die Segmentform vollständig, klicken Sie mit der rechten Maustaste und wählen Fertig. Klicken Sie auf Zurück bzw. Route beenden, um den Routenmodus zu beenden.

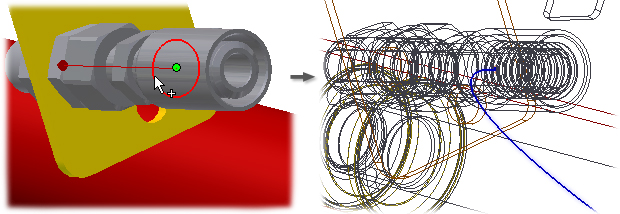

Die folgende Abbildung zeigt die Route bei einem korrekten Routenrichtungspfeil.

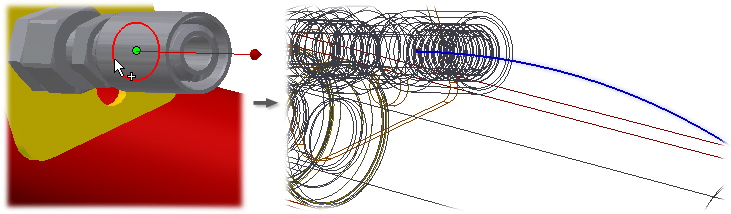

Diese Abbildung zeigt die Route bei einem falschen Routenrichtungspfeil.

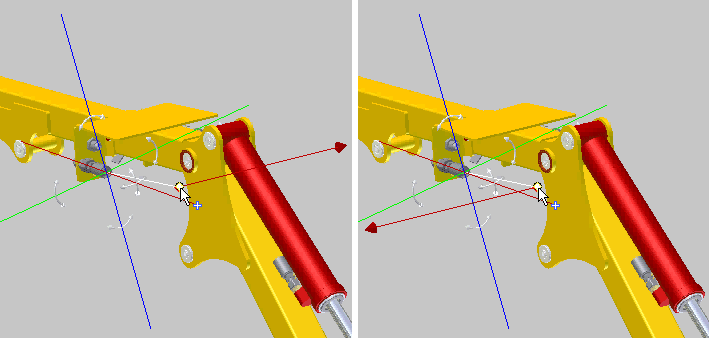

Die folgende Abbildung zeigt zwei der sechs beim Referenzieren eines vorhandenen Arbeitspunkts möglichen Koordinatenrichtungen für den Routenrichtungsvektor. Halten Sie den Cursor über den Arbeitspunkt, und drücken Sie die Leertaste, um die anderen Richtungspfeile zu sehen.
Demo zum Erstellen eines Schlauchs mit Fittings
Schlauchroute mit einem oder keinem Fitting erstellen
Wird nur ein Fitting für eine Route verwendet, muss es sich um ein Anfangs-Fitting handeln.
- Aktivieren Sie im Browser den Verlauf, der die neue Route enthalten soll.
- Klicken Sie nach Aktivierung eines Stils für ein oder kein Fitting auf
Registerkarte Leitungsverlauf
Gruppe Route
Neue Route
.
- Geben Sie im Dialogfeld Neuen Schlauch erstellen einen Namen und Speicherort für die Schlauch-Unterbaugruppe an, und klicken Sie auf OK.
- Klicken Sie in der Multifunktionsleiste auf
Registerkarte Route
Gruppe Beginnen
Route
, um das Routing zu beginnen.
- Wählen Sie im Grafikfenster eine Position für den Schlauchanfangspunkt oder das erste Fitting aus.
- Geben Sie gegebenenfalls eine Anzahl für die Innenpunkte an. Klicken Sie erst auf das Start- und dann auf das End-Fitting bzw. den Endpunkt.
- Zum Verbinden mit einem Fitting halten Sie den Cursor über das Fitting und klicken zum Festlegen der Verbindung.
- Um den Punkt einer bestehenden Geometrie zuzuordnen, wählen Sie einen Scheitelpunkt, einen Arbeitspunkt oder Mittelpunkte runder Komponenten aus.
- Um den Punkt mit einem bestimmen Abstand zu versetzen, wählen Sie eine Fläche aus.
- Um einen Punkt interaktiv auszuwählen, verwenden Sie das orthogonale 3D-Routenwerkzeug
Beim Auswählen wird eine Linie vom ausgewählten Punkt zur aktuellen Cursorposition angezeigt. Werden Punkte ausgewählt, werden diese durch Linien verbunden.
- Um den Versatz während des Definierens des Segmentpfads zu ändern, klicken Sie mit der rechten Maustaste, und wählen Sie anschließend Versatz bearbeiten.
- Geben Sie im Dialogfeld Versatz bearbeiten den gewünschten Versatzwert (mit oder ohne Einheit) ein, und klicken Sie auf OK.
Nachdem der Versatz geändert wurde, wird der neue Wert solange verwendet, bis das Segment fertig gestellt ist oder der Versatzwert erneut geändert wird.
Anmerkung: Wenn keine Einheit angegeben ist, wird die Standardeinstellung verwendet. - Ist die Segmentform vollständig, wählen Sie den Endpunkt aus, klicken mit der rechten Maustaste und wählen Fertig. Klicken Sie auf Zurück bzw. Route beenden, um den Routenmodus zu beenden.
Demo zum Erstellen eines Schlauchs ohne Fittings
