Flexible Baugruppen

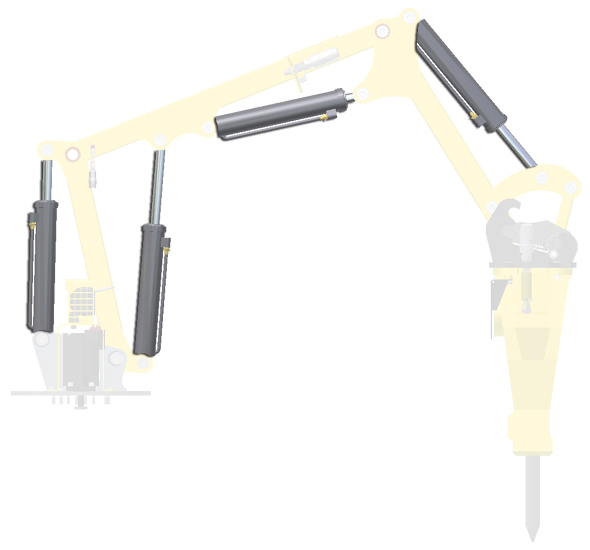

Eine kinematische Unterbaugruppe, wie z. B. ein Hydraulikkolben, wird in einer Konstruktion oft mehrmals verwendet. Jedes Exemplar kann in einer anderen Position angezeigt werden, um den aktuellen kinematischen Status der Konstruktion darzustellen. Durch die Verwendung des flexiblen Status kann jedes Exemplar innerhalb des Kontextes der übergeordneten Baugruppe in einer anderen Position angezeigt werden.

Um den flexiblen Status für eine Unterbaugruppe zu ändern, klicken Sie mit der rechten Maustaste auf die Komponente und wählen Flexibel. Baugruppen mit Schweißkonstruktionen können nicht als flexibel definiert werden.

Eine Unterbaugruppe kann nicht gleichzeitig adaptiv und flexibel sein.

Welche Richtlinien gelten für das Verwenden flexibler Baugruppen?

• Im Gegensatz zur Adaptivität wird eine flexible Unterbaugruppe nicht geändert, wenn Sie ihre Position verschieben.
• Bauteile können nicht flexibel sein.

Wie kann Flexibilität mit Positionsdarstellungen und Konstruktionsdarstellungen verwendet werden?

Flexibilität wird häufig in Verbindung mit Positionsdarstellungen verwendet, um eine Baugruppe in verschiedenen Zuständen zu speichern, die aufgerufen und in Baugruppenmodellierung und Zeichnungsansichten dargestellt werden können.

Jedes Exemplar einer Baugruppe kann in einer anderen Position dargestellt werden, doch die Stückliste ist davon nicht betroffen.

Wie verhalten sich flexible im Vergleich zu adaptiven Baugruppen?

Eine Komponente kann nicht flexibel und adaptiv zugleich sein. Die Status werden über Optionen im Kontextmenü festgelegt und können je nach Bedarf aktiviert und deaktiviert werden.

Es sind zwei Methoden für die Auswertung kinematischer Komponentenkonfigurationen verfügbar:
Adaptive Baugruppen	Die Baugruppe selbst wird durch Änderung der Position und Größe ihrer Komponenten angepasst. Die Freiheitsgrade bleiben offen. Alle Exemplare einer Komponente sind gleichermaßen von einer Größen, Form- oder Positionsanpassung betroffen. Die Änderungen werden in den individuellen Komponentendateien gespeichert, wenn sich diese in der Baugruppe anpassen müssen.
Flexible Baugruppen	Flexible Baugruppen verhalten sich ähnlich wie adaptive Unterbaugruppen. Jedes Exemplar kann jedoch eine individuelle Position aufweisen. Außerdem wird die Unterbaugruppe im Gegensatz zu einer adaptiven Unterbaugruppe nicht modifiziert. Die Freiheitsgrade bleiben offen, sodass die Komponenten ihre Position ändern können. Der flexible Status jedes Exemplars wird nur in der übergeordneten Baugruppe und nicht in den einzelnen Komponenten gespeichert.
