Erstellen von Kabelbaum-Baugruppen

Öffnen Sie die Baugruppe und eine Kabelbaum-Baugruppe. Die Kabelbaum-Baugruppe enthält die Kabel- und Kabelbaumdaten.

Kabelbaum-Baugruppe erstellen

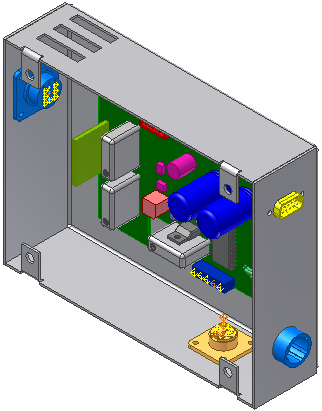

  1. Öffnen Sie Enclosure_Assembly.iam im Unterordner Kabel und Kabelbaum. Dies ist dieselbe Baugruppe, die Sie im vorigen Lernprogramm verwendet haben.
  2. Klicken Sie in der Multifunktionsleiste auf Registerkarte Zusammenfügen Gruppe Beginnen Kabel und Kabelbaum .
  3. Geben Sie im Dialogfeld Kabelbaum erstellen Harness Assembly1.iam als Namen für die Kabelbaum-Baugruppe ein, und bestätigen Sie den vorgegebenen Speicherort.
  4. Klicken Sie auf OK.

    Das System fügt die Kabelbaumbaugruppe in den Browser ein und aktiviert die Kabel und Kabelbaum-Umgebung.

  5. Die Registerkarte Kabel und Kabelbaum wird auf der Multifunktionsleiste angezeigt. Verschieben Sie den Cursor auf die Befehle auf der Multifunktionsleiste, um die QuickInfos einzublenden.
  6. Suchen Sie die neue Kabelbaumbaugruppe in der Browser-Hierarchie.
