Verwalten von Bauteilkonfigurationen

Es folgen die letzten zwei der am Anfang dieses Lernprogramms aufgeführten Themen:

Lesen von Daten aus einer eingebetteten Tabelle
Festlegen von Element- und Komponentenaktivität

iLogic bietet integrierte Funktionen zum Lesen von Informationen aus Excel-Tabellen. Diese Funktionen können Sie auf der Registerkarte System im Bereich Snippets durch Erweitern des Knotens Excel-Datenverknüpfungen aufrufen.

In dieser Lektion schreiben Sie eine Regel, die Werte aus einer eingebetteten Excel-Tabelle verwendet, um die Parameterwerte festzulegen, die die Port-Geometrie basierend auf einer festgelegten Größe steuern. Die Regel sucht die Port-Größe in der Tabelle, um die Zeile der Werte festzustellen. Dann liest sie Felder von dieser Zeile, um die entsprechenden Parameterwerte abzurufen.

Ein Block im T-Stil weist drei Ports auf. Jeder Port wird im Dialogfeld Parameter aufgeführt. Das Ändern der Port-Größe im Dialogfeld Parameter bewirkt keine Änderung der Port-Größe im Modell. Sie müssen Regeln hinzufügen, um die verschiedenen Port-Größen zu steuern.

Der erste Schritt besteht darin, eine Regel hinzuzufügen, um die Port-Größe und die Bemaßungen der Schraubenmuster um jeden Port festzulegen. Das Schraubenmuster wird in der Baugruppe verwendet, um einen Flansch am Block zu befestigen.

Erweitern Sie im Autodesk Inventor-Modell-Browser den Knoten Drittanbieter in der Strukturansicht.
Klicken Sie mit der rechten Maustaste auf Embedding 1, und wählen Sie Bearbeiten zum Zugriff auf die eingebettete Tabelle.
Fügen Sie eine Regel mit dem Namen port_size_rule hinzu, und klicken Sie auf OK, um das Dialogfeld Regel bearbeiten zu öffnen.
Zuerst muss die Regel die Zeile in der Tabelle suchen, die die Werte für Port A enthält. Der Wert für den Parameter port_a_size wird in einer Spalte mit dem Namen port_a_size gesucht.
Suchen Sie auf der Registerkarte System im Bereich Snippets die Funktion mit der Bezeichnung FindRow (eingebettet) im Knoten Excel-Datenverknüpfungen. Doppelklicken Sie auf die Funktion zum Einfügen in den Textbereich.
Codeblock zum Kopieren
```
i = GoExcel.FindRow(“3rd Party:Embedding 1”, “Sheet1”, “columnName”, “<=”, 0.2)
```
Wenn Sie diese Funktionsvorlage in die Regel eingefügt haben, ersetzen Sie das erste Vorkommen von columnName durch port_size, das erste Vorkommen von "< =" durch "=" und 0,2 durch port_a_size.
Codeblock zum Kopieren
```
i = GoExcel.FindRow("3rd Party:Embedding 1", "Sheet1", "port_size", "=", port_a_size)
```
Dieser Code gibt an, dass Sie in der eingebetteten Tabelle die Zeile mit einer port_size-Spalte finden möchten, die dem Wert des port_a_size-Parameters entspricht.
Fügen Sie mehrere Parameter basierend auf den Werten von Zellen in dieser Zeile in der Tabelle ein. Diese Parameter steuern den Port-Durchmesser, die Bohrungstiefe und den Abstand zwischen den Gewindebohrungen. Verwenden Sie im Bereich Snippets im Knoten Excel-Verknüpfungen die Funktion CurrentRowValue.
Codeblock zum Kopieren
```
 i = GoExcel.CurrentRowValue("columnName")
```
Bearbeiten Sie die Kopien des Snippets wie hier gezeigt.
Codeblock zum Kopieren
```
port_a_y_dist_between_screw = GoExcel.CurrentRowValue("y_dist_between_screw")
port_a_x_dist_between_screw = GoExcel.CurrentRowValue("x_dist_between_screw")
port_a_port_dia = GoExcel.CurrentRowValue("port_dia")
Port_A_Drill_Depth = GoExcel.CurrentRowValue("tap_drill_depth")
```
Anmerkung: Denken Sie daran, dass Sie Elemente im Dialogfeld Regel bearbeiten auf der Registerkarte Modell auswählen können, um die verschiedenen Modellparameter anzuzeigen.
Um das Gewinde der Gewindebohrungen zu definieren, fügen Sie das Element ThreadDesignation ein, das Sie im Bereich Snippets im Knoten Elemente finden.
Codeblock zum Kopieren
```
Feature.ThreadDesignation("featurename") = “3/8-16 UNC”
```
Bearbeiten Sie den Text, wie hier gezeigt.
Codeblock zum Kopieren
```
Feature.ThreadDesignation("Port_A_Threads") = GoExcel.CurrentRowValue("tap_dim")
```
Es wurde angegeben, dass die Gewindebezeichnung für die Gewindebohrungen aus der Zelle tap_dim abgerufen wird.

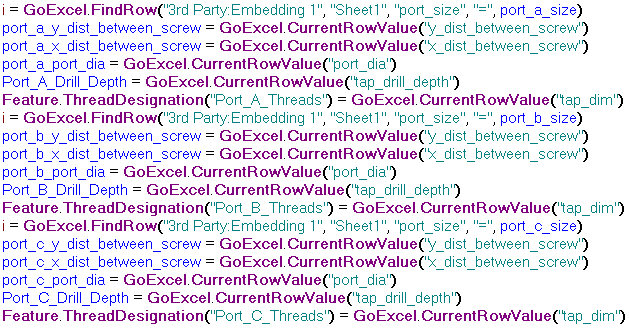

Nachdem Sie die Anweisungen für die Parameter von Port A fertig gestellt haben, erstellen Sie die Anweisungen für Port B und Port C. Kopieren Sie den erstellten Regeltext, und fügen Sie ihn zweimal ein. Ändern Sie die Referenzen in der ersten einzufügenden Kopie von port_a in port_b. Ändern Sie die Referenzen in der zweiten einzufügenden Kopie von port_a in port_c. Jetzt sollten drei Code-Blöcke vorhanden sein, einer pro Port.

Codeblock zum Kopieren

i = GoExcel.FindRow("3rd Party:Embedding 1", "Sheet1", "port_size", "=", port_a_size)
port_a_y_dist_between_screw = GoExcel.CurrentRowValue("y_dist_between_screw")
port_a_x_dist_between_screw = GoExcel.CurrentRowValue("x_dist_between_screw")
port_a_port_dia = GoExcel.CurrentRowValue("port_dia")
Port_A_Drill_Depth = GoExcel.CurrentRowValue("tap_drill_depth")
Feature.ThreadDesignation("Port_A_Threads") = GoExcel.CurrentRowValue("tap_dim")

i = GoExcel.FindRow("3rd Party:Embedding 1", "Sheet1", "port_size", "=", port_b_size)
port_b_y_dist_between_screw = GoExcel.CurrentRowValue("y_dist_between_screw")
port_b_x_dist_between_screw = GoExcel.CurrentRowValue("x_dist_between_screw")
port_b_port_dia = GoExcel.CurrentRowValue("port_dia")
Port_B_Drill_Depth = GoExcel.CurrentRowValue("tap_drill_depth")
Feature.ThreadDesignation("Port_B_Threads") = GoExcel.CurrentRowValue("tap_dim")

i = GoExcel.FindRow("3rd Party:Embedding 1", "Sheet1", "port_size", "=", port_c_size)
port_c_y_dist_between_screw = GoExcel.CurrentRowValue("y_dist_between_screw")
port_c_x_dist_between_screw = GoExcel.CurrentRowValue("x_dist_between_screw")
port_c_port_dia = GoExcel.CurrentRowValue("port_dia")
Port_C_Drill_Depth = GoExcel.CurrentRowValue("tap_drill_depth")
Feature.ThreadDesignation("Port_C_Threads") = GoExcel.CurrentRowValue("tap_dim")

Klicken Sie im iLogic-Regel-Editor auf OK, um port_size_rule zu speichern. Ihr Modell wird möglicherweise nicht aktualisiert, je nachdem, wie die iLogic-Parameter für die Port-Größe anfänglich eingestellt wurden.
