Sie können nun die Umgebung für die Gestellanalyse aufrufen.
- Klicken Sie in der Multifunktionsleiste auf Registerkarte Umgebungen
Gruppe Beginnen Gestellanalyse
. - Klicken Sie in der Gruppe Verwalten auf den Befehl Simulation erstellen
. Das Dialogfeld Neue Simulation erstellen wird angezeigt. - Wechseln Sie zur Registerkarte Modellzustand. Wählen Sie im Dropdown-Menü Benutzerdefinierte Ansicht Default. Die Standardansicht zeigt die vollständige Baugruppe an, die Sie analysieren möchten.
- Klicken Sie auf OK, um das Dialogfeld zu schließen.

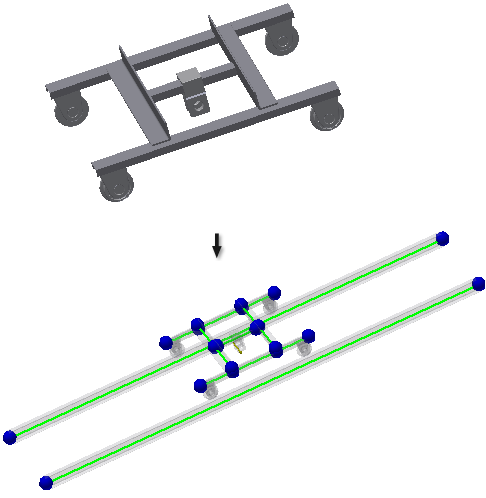

Das Inventor-Modell wird automatisch in optimale Knoten und Träger konvertiert, und es wird eine Simulation erstellt. Das Schwerkraftsymbol wird ebenfalls angezeigt.
Im Browser wird eine hierarchische Struktur der Ordner für die Baugruppe und die Analyse angezeigt.
Die meisten Befehle in den Multifunktionsleistengruppen sind nun aktiviert und können verwendet werden. Deaktivierte Befehle werden nach dem Ausführen der Simulation aktiviert.
