BIM vereinfachen
Wenn keine vollständige Produktdefinition erforderlich ist, können Sie mit den Vereinfachungswerkzeugen in Inventor Ihre Modelle in einfachere Darstellungen transformieren. Sie können geistiges Eigentum aus Ihren Katalogmodellen entfernen, bevor sie Kunden zugänglich gemacht werden. Mit diesem Arbeitsablauf können Sie auch Revit-Familiendateien in Inventor erstellen, die systemeigene Revit-Elemente enthalten.

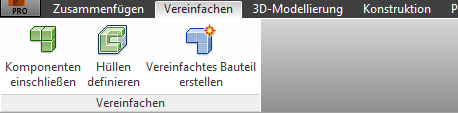

Vereinfachungswerkzeuge für Baugruppen
Betriebsmittel einbeziehen Erstellen Sie eine Ansichtsdarstellung mithilfe der ausgewählten Komponenten.

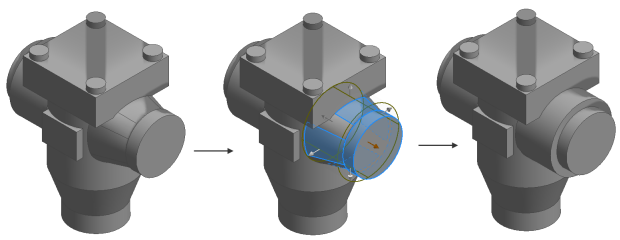

Hüllen definieren Vereinfachen Sie eine Komponente oder ein Bauteil, indem Sie sie bzw. es durch einen Satz quadratischer oder zylindrischer Hüllen ersetzen.
Vereinfachtes Bauteil erstellen Erstellen Sie ein vereinfachtes Bauteil anhand der aktuellen Ansichtsdarstellung. Verdeckte Komponenten werden nicht berücksichtigt.

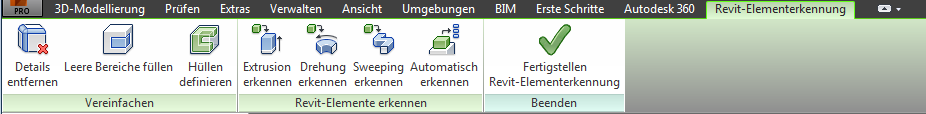

Revit-Elemente erkennen – Umgebung für Bauteile
Verwenden Sie in der Umgebung Revit-Elemente erkennen die Befehle der Gruppe Vereinfachen zur Reduzierung der Modellkomplexität. Zur Darstellung Ihres Modells mit Elementen, die von Revit erkannt werden, verwenden Sie die Erkennungsbefehle der Gruppe Revit-Elemente.

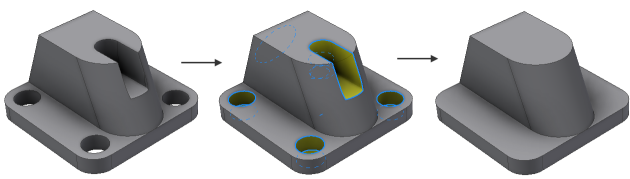

Details entfernen Vereinfachen Sie ein Modell durch Entfernen erkannter Rundungen, Fasen oder individuell ausgewählter Flächen.
Leere Bereiche füllen Verschließen Sie Löcher und Taschen mit Füllflächen, durch die leere Bereiche in Modellen aufgefüllt werden.
Hüllen definieren Vereinfachen Sie ein Modell, indem Sie ausgewählte Komponenten durch quadratische oder zylindrische Hüllen ersetzen oder indem Sie einfache Extrusionselemente erstellen, die deren Form darstellen.

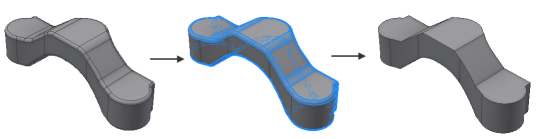

Extrusion erkennen Erkennen Sie Extrusionselemente, und konvertieren Sie sie in durch Revit erkannte Extrusionen.
Drehung erkennen Erkennen Sie Drehelemente, und konvertieren Sie sie in durch Revit erkannte Drehungen.
Sweeping erkennen Erkennen Sie Sweeping-Elemente, und konvertieren Sie sie in von Revit erkannte Sweeps.
Automatische Erkennung Erkennen Sie automatisch Extrusions- und Drehelemente, und entfernen Sie Rundungen und Fasen.
BIM-Austausch
Eine Revit-Familiendatei kann mithilfe von Komponenten exportieren in der Umgebung BIM-Austausch für Bauteildokumente exportiert werden. Darüber hinaus können dem Revit-Familiendateiformat Informationen zu Verbindungen, Eigenschaften, Parametern, Ausrichtung, Kategorie und Einfügepunkten hinzugefügt werden.
Vor dem Exportieren einer Revit-Familiendatei müssen Benutzer von Inventor das Modell vorbereiten, damit Modellelemente in systemeigene Revit-Elemente konvertiert werden können. In Inventor 2014 können Extrusions-, Dreh- und Sweeping-Elemente konvertiert werden. Benutzer von Inventor können ein vorhandenes Modell mithilfe der Umgebung BIM vereinfachen konvertieren. Sie können aber auch ein kompatibles Modell erstellen, indem sie nur diese drei Elemente zum Erstellen der Modellgeometrie verwenden.
Revit-Elemente überprüfen
Zeigt einen HTML-Bericht mit Informationen zu den im Modell enthaltenen Elementen nach Definition der Umsetzungsregeln für Elemente von Revit-Familiendateien an.
Mit diesem Befehl wird bestimmt, wie erfolgreich die Elemente beim Exportieren als Revit-Familiendatei übersetzt werden. Der Bericht enthält den Status für jede Elementübersetzung und die Gründe für nicht erfolgreiche Übersetzungen.
BIM-Arbeitsablauf umsetzen
Verwenden Sie die Befehle der Registerkarte BIM, um den Arbeitsablauf von Vereinfachen bis zu BIM-Elementerkennung und BIM-Austausch durchzuführen. Alle BIM-Funktionen sind über die Registerkarte BIM zugänglich.
Nach der Ausführung des Befehls Vereinfachtes Bauteil erstellen in einem Baugruppendokument haben Sie auf der Registerkarte BIM für das neu erstellte Bauteil folgende Möglichkeiten:
- Generieren eines Berichts mit dem Befehl Revit-Elemente prüfen, um sicherzustellen, dass die Revit-Elemente aus der BIM-Austauschumgebung kopiert wurden
- Zugriff auf den Befehl Revit-Elemente erkennen auf der Registerkarte BIM, wenn der Befehl Revit-Elemente prüfen nicht unterstützte Elemente erkannt hat
- Direkter Zugriff auf den Befehl BIM-Austausch auf der Registerkarte BIM, mit dem das Modell in eine ADSK- oder RFA-Datei exportiert werden kann
Verbesserungen bei der Punktwolke
Autodesk ReCap indiziert Punktwolken-Scandateien und erstellt daraus RCS- und RCP-Dateien, die in Inventor verwendet werden können. Sie können mehrere Scans zu einer einzigen RCP-Datei (Reality Capture Project) zusammenfassen und dann als Gruppe in Inventor anfügen.
Mit der neuen Option Am Ursprung einfügen können Sie die Punktwolke bei 0,0,0 des Layouts einfügen, wenn Sie eine Punktwolke anfügen. Der Einfügepunkt ist vorgabemäßig ein beliebiger Punkt (der Auswahlpunkt auf dem Grafikbildschirm).
Translatoren
- Parasolid, Version 9.0 bis 25.0
- Pro/ENGINEER Granite, Version 1 bis 8.0
- CATIA V5, Version R10 bis V5-6R2012
- CATIA V5, Version R6 bis V5-6R2012
- NX, Version Unigraphics 13 bis NX 8.0
- SolidWorks, Version 2001 Plus bis 2012
- Bis Wildfire 5.0, Creo Parametric, Version 1.0 und 2.0
Unterkomponente Revit-Interoperabilität
Mit der Unterkomponente Revit-Interoperabilität können Sie folgende Aufgaben ausführen:
- Im Dialogfeld Komponente platzieren eine Revit-Projektdatei (RVT) importieren
- Im Dialogfeld Komponente exportieren eine Revit-Familiendatei (RFA) exportieren; Revit-Familiendateien sind Dateien mit Revit-Inhalten wie Kühlanlage, Pumpen, Klimageräten, Heizkesseln, Tanks, Möbeln usw.
Das Kontrollkästchen muss aktiviert sein, wenn die Interoperabilität mit Revit installiert und dadurch die Interaktion mit Revit-Modellen ermöglicht werden soll, so dass Gebäudedaten aus Revit extrahiert werden können. Ohne Installation der Unterkomponente Revit-Interoperabilität können Sie keine Revit-Dateien importieren und exportieren.
Autodesk 360
Mit dem neuen Befehl Website aufrufen, den Sie auf der Registerkarte Autodesk 360 finden, wird die Autodesk 360-Website geöffnet. Dort können Sie die in der Cloud gespeicherten Dateien verwalten.
Sie können in Dateidialogfeldern über den oberen Bereich der Gruppe Speicherorte Dateien in Autodesk 360 öffnen und speichern, beispielsweise über die Dialogfelder Speichern unter, Kopie speichern unter, Öffnen, Komponente platzieren und Komponente erstellen. Autodesk 360 ist in allen Dialogfeldern Datei verfügbar, die die Gruppe Speicherorte enthalten.
Wenn Sie eine Datei mit Abhängigkeiten zu Autodesk 360 hinzufügen, können Sie mit Autodesk 360 alle Dateireferenzen hinzufügen. Fügen Sie beispielsweise eine Baugruppendatei hinzu, die zehn Bauteildateien umfasst, werden alle zehn Bauteildateien und die Projektdatei hinzugefügt. Diese neue Funktion überwacht die referenzierten Dateien und lädt sie automatisch hoch bzw. herunter.
Windows Explorer wurde ein neues Autodesk 360-Laufwerk hinzugefügt. Damit können Sie direkt in Windows Explorer Dokumente in das Autodesk 360-Laufwerk ziehen. Dateien, die Sie in Windows Explorer in das Autodesk 360-Laufwerk ziehen, werden automatisch hochgeladen und mit Ihrem Autodesk 360-Konto synchronisiert. Während dieses Prozesses werden alle referenzierten Dateien hochgeladen.
Im Benachrichtigungsbereich der Taskleiste wird automatisch ein Autodesk 360-Benachrichtigungssymbol installiert. Eine Meldung wird angezeigt, wenn alle Dateien, die Sie der Wolke hinzugefügt haben, nicht mit der entsprechenden Datei auf Ihrem lokalen Computer synchronisiert sind. Über das Benachrichtigungssymbol können Sie jederzeit den Status überprüfen, indem Sie den Mauszeiger darauf platzieren.
