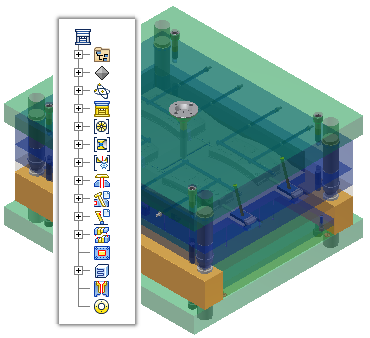

Prüfen Sie die organisatorische Dateistruktur in einer Formbaugruppe.
- Kategorie
-
Tooling
- Erforderliche Zeit
-
60 Minuten
- Verwendete Lernprogrammdatei
-
Verzeichnis CoverMold
Anmerkung: Lesen Sie die Installationsanweisungen zu den erforderlichen Lernprogrammdateien unter
http://www.autodesk.com/inventor-tutorial-data-sets-2014. Laden Sie anschließend die Lernprogramm-Datensätze und die erforderlichen Lernprogrammdateien Installationsanweisungen, und installieren Sie die Datensätze wie angegeben.
Ziele
Inventor-Formengestaltung generiert zahlreiche Dateien, wenn eine Formbaugruppe erstellt wird. In diesem Lernprogramm untersuchen Sie diese Dateien und lernen ihre Benennungskonventionen und Funktionen kennen. Nach Abschluss dieses Lernprogramms können Sie Folgendes durchführen:
- Identifizieren der Formbaugruppendateien, die im Projektspeicherort in Windows Explorer erstellt und gespeichert werden.
- Erkennen der Knoten, die zur Anzeige des Formengestaltungs-Browsers hinzugefügt werden, wenn Elemente hinzugefügt werden.
- Erkennen der Dateihierarchie, die im Modell-Browser für eine Formbaugruppe angezeigt wird.
Anmerkung: Dieses Lernprogramm verwendet das Standard-Dateibenennungsschema. Klicken Sie im Formengestaltungs-Browser mit der rechten Maustaste auf den Knoten Formengestaltung, und wählen Sie Eingabeaufforderung für Dateinamen. Sie können die vorgegebenen Namen und Speicherorte übernehmen oder neue Dateinamen und Speicherorte auswählen.
Voraussetzungen
- Abschluss des Lernprogramms Projekte aus den Inventor Lernprogrammen.
- Abschluss des Lernprogramms Informationen zu dieser Übungslektion.
- Kenntnisse zur Einstellung des aktiven Projekts und zur Navigation im Modellbereich mit den Ansichtsbefehlen. Weitere Informationen finden Sie im Inventor-Hilfethema Erste Schritte.
- Kenntnisse des Inventor Content Center werden ebenfalls empfohlen.
Tipps für die Navigation
- Verwenden Sie Weiter oder Zurück unten links, um die nächste Seite anzuzeigen oder zur vorherigen Seite zurückzukehren.
