Verschieben von Körpern in einem Bauteil mit mehreren Körpern
Wenn Sie mit mehreren Volumenkörpern arbeiten, müssen Sie deren Position manchmal anpassen. Das Dropdown-Menü des Befehls Körper verschieben bietet drei Methoden zum Verschieben von Körpern.
Freies Ziehen

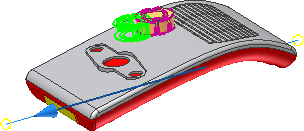

Mit der Methode Freies Ziehen können Sie eine Verschiebung ohne Abhängigkeiten für einen oder mehrere Körper durchführen, indem Sie auf das Vorschauprofil klicken und dieses ziehen. Mit der Methode Freies Ziehen können Sie auch Körper um eine genaue Entfernung verschieben, indem Sie präzise Werte angeben.
Verschieben entlang des Strahls
Verwenden Sie die Option Verschieben entlang des Strahls, um Körper in linearer Richtung zu verschieben. Geben Sie eine Kante oder Achse an, um die Richtung festzulegen. Sie können das Vorschauprofil ziehen oder den Körper durch Angabe eines genauen Wertes exakt verschieben.
Drehen
Mit Drehen können Sie den Winkel eines oder mehrerer Körper im Verhältnis zu einer angegebenen Linie oder Achse anpassen. Sie können das Vorschauprofil ziehen oder einen genauen Drehwert angeben.
Sie können die einzelnen Methoden unabhängig voneinander verwenden oder mit der Option Hinzu: Klicken Verschiebungen zu Gruppen zusammenfassen. Jede Verschiebung beansprucht Speicherplatz. Wählen Sie die Option Hinzu: Klicken, und fassen Sie Verschiebungen zu einem Vorgang zusammen, um die Dateigröße zu reduzieren.
