- Klicken Sie in der Multifunktionsleiste auf
Registerkarte Leitungsverlauf
Gruppe Route
Neue Route
. - Geben Sie im Feld Dateiname des Routenbauteils des Dialogfelds Route erstellen Folgendes ein: SD Route.
- Klicken Sie auf OK.
- Klicken Sie auf
Registerkarte Route
Gruppe Erstellen
Route

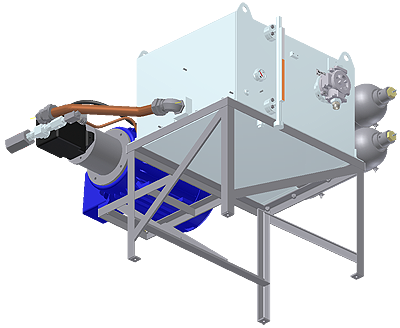

. - Umkreisen Sie das Modell ungefähr wie in der folgenden Abbildung.

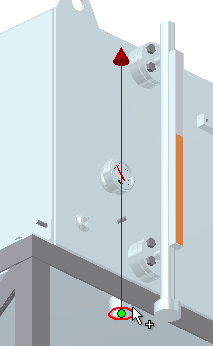

- Positionieren Sie den Cursor über der abgerundeten Kante.

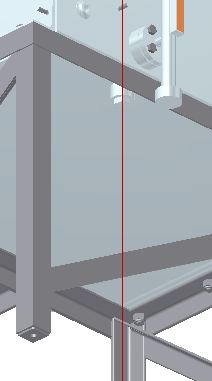

- Drücken Sie die Leertaste, um den Routenvektor umzukehren.
- Wählen Sie die abgerundete Kante aus.

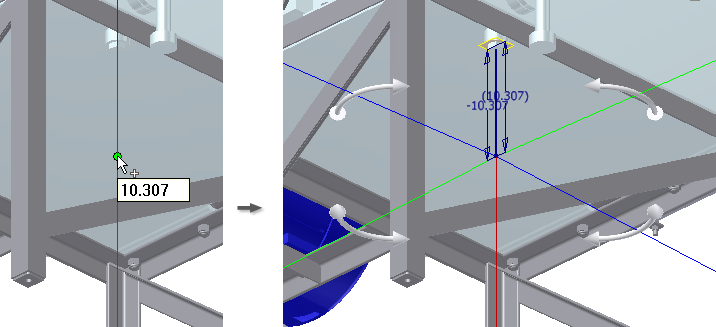

- Wählen Sie den Routenvektor aus, wie in der folgenden Abbildung gezeigt.
Beachten Sie, dass die grünen und blauen Vektoren nicht im rechten Winkel zum roten Vektor stehen. Relativ zum roten Vektor beträgt der Winkel je nach Messverfahren 88 oder 92 Grad. Dieser Winkel wird durch das benutzerdefinierte Fitting bestimmt, das Sie im selbstentleerenden Stil festgelegt haben.

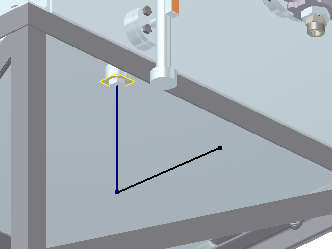

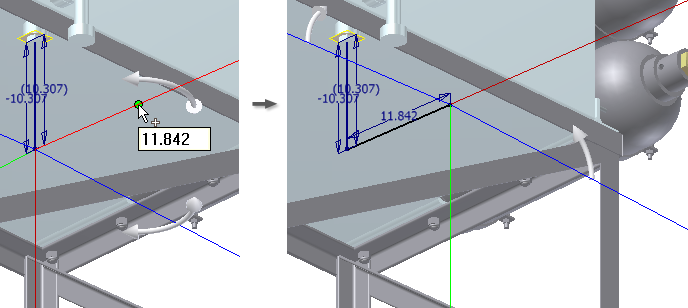

- Wählen Sie wie in der Abbildung den grünen Routenvektor aus.
- Klicken Sie mit der rechten Maustaste, und wählen Sie Fertig.
- Klicken Sie mit der rechten Maustaste, und wählen Sie Bearbeitung beenden, um zu SD Run zurückzukehren.
