Wie gewohnt wird der Ordner Ergebnisse mit den Ergebnissen gefüllt.
- Erweitern Sie den Knoten Ergebnisse. Vorgabegemäß wird der Plot Von Mises-Spannung angezeigt.

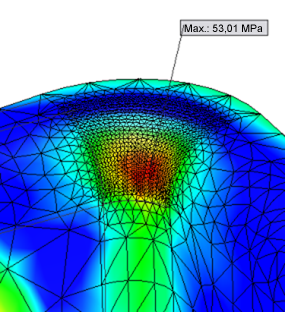

- Klicken Sie in der Gruppe Anzeige auf Maximalwert anzeigen
, um die Position des maximalen Ergebnisses anzuzeigen. Blenden Sie ggf. Komponenten aus, um die genaue Position erkennen zu können.
Die maximalen Ergebniswerte können auch in der parametrischen Tabelle angezeigt werden, um sich eine Übersicht zu verschaffen oder sie mit anderen Simulationen zu vergleichen. In diesem Fall wird eine lokale Abhängigkeit (maximaler Ergebniswert für eine bestimmte Baugruppenkomponente) hinzugefügt.
- Klicken Sie in der Gruppe Verwalten auf den Befehl Parametrische Tabelle
. - Klicken Sie mit der rechten Maustaste auf eine Zelle der Tabelle, und wählen Sie Konstruktionsabhängigkeit hinzufügen.
- Klicken auf Von Mises-Spannung.
- Schließen Sie die parametrische Tabelle.
Um Ergebniswerte in der parametrischen Tabelle zu vergleichen, aktivieren Sie einfach die entsprechenden Kästchen in den anderen Simulationsstudien.
