Ändern der Konfiguration der Schraubenverbindung

Als nächstes Ändern Sie die Konfiguration einer Schraubenverbindung.

  1. Klicken Sie mit der rechten Maustaste auf Schraubenverbindung:1, und wählen Sie Mit Konstruktions-Assistent bearbeiten.

    Betrachten Sie vor dem nächsten Schritt die Beziehungen zwischen dem Materialstapel im Dialogfeld und der Verbindungsrichtung im Grafikfenster.

    Der Richtungsindikator im Grafikfenster entspricht immer der Einfügerichtung der Schraube.

    Sie können die Verbindungsrichtung im Modell zwar ändern, die allgemeine, von oben nach unten ausgerichtete Materialstapelanordnung im Dialogfeld bleibt jedoch unverändert. Die Schraube ist immer das oberste Element.

  2. Wählen Sie die Miniaturansicht der Mutter aus, und klicken Sie zum Entfernen der Mutter aus der Verbindung auf Löschen.
  3. Entfernen Sie mit dieser Methode auch die beiden Unterlegscheiben.
  4. Wählen Sie die Miniaturansicht der Bohrung aus, die der Schraube am nächsten ist, und klicken Sie auf die Menüschaltfläche.

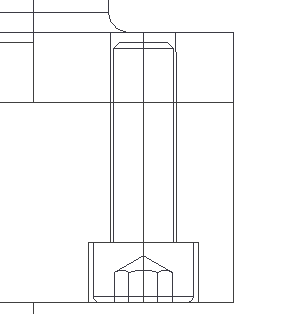

  5. Wählen Sie Inbusschraube ISO 4762 aus.
  6. Ändern Sie als Nächstes den Typ der Schraube. Wählen Sie die Miniaturansicht für die Schraube aus, und klicken Sie dann auf die Menüschaltfläche.
  7. Wählen Sie den Eintrag Zylinderkopfschrauben aus dem Filtermenü Kategorie.
  8. Wählen Sie ISO 4762 aus.
  9. Ziehen Sie den Griff für die Schraube, um die Länge auf 20 mm zu kürzen.
  10. Klicken Sie auf OK.
