Dehnen oder Zusammenziehen von Basisvolumenkörpern

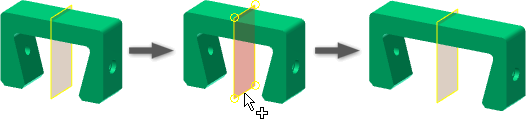

Verwenden Sie Körper dehnen oder zusammenziehen in der Volumenkörperumgebung, um einen Basisvolumenkörper symmetrisch über eine planare Fläche oder Arbeitsebene zu verlängern bzw. zu verkürzen.

Öffnen Sie zunächst einen Basisvolumenkörper (eine spezifische, nicht native CAD-Datei oder eine SAT- bzw. STEP-Datei).

  1. Klicken Sie im Browser mit der rechten Maustaste auf den Volumenkörper und wählen Sie Volumenkörper bearbeiten. Alternativ können Sie für die Bearbeitung auf den Browser-Eintrag des Basisvolumenkörpers.
  2. Klicken Sie in der Multifunktionsleiste auf Klicken Sie anschließend auf Registerkarte Basisvolumenkörper bearbeiten Gruppe Ändern Körper dehnen oder zusammenziehen .
  3. Anmerkung: Positionieren Sie gegebenenfalls eine Arbeitsebene an dem Punkt, an dem Sie den Basisvolumenkörper dehnen oder zusammenziehen möchten.
  4. Klicken Sie auf Ebene, und wählen Sie die Arbeitsebene oder planare Bauteilfläche.
  5. Klicken Sie auf Dehnen oder Zusammenziehen.
  6. Geben Sie den Abstand zum Dehnen oder Zusammenziehen ein, oder klicken Sie auf den Pfeil, um kürzlich verwendete Werte anzuzeigen und auszuwählen.

    Sie können den Abstand auch in Form einer Gleichung eingeben.

  7. Klicken Sie auf Aktualisieren oder Basisvolumenkörper fertig stellen, um die Volumenkörperumgebung zu schließen.
Anmerkung: Sie können als Schnittebene auch eine planare Fläche auswählen, wenn Sie dies bevorzugen.
