Zuweisen von fehlenden Ref-Bestimmungen

  1. Klicken Sie mit der rechten Maustaste auf PJ2, und wählen Sie Einem vorhandenen elektrischen Bauteil zuweisen.

    In der AutoCAD Electrical-Zeichnung entspricht PJ2 der Ref-Bestimmung für den Stecker, der mit dem Motor MOT2 verbunden ist, dem Motor für die horizontale Anpassung.

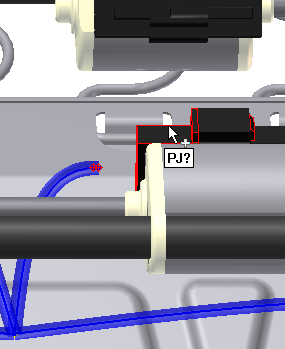

  2. Halten Sie den Cursor im Grafikfenster über das Exemplar des Steckers 900575:2, und beachten Sie die QuickInfo.

    Sie können dieses Exemplar im Browser auswählen. Wenn Sie jedoch das Grafikfenster verwenden, zeigt Inventor eine QuickInfo an. Die QuickInfo zeigt die Ref-Bestimmung für dieses Betriebsmittel. Das Fragezeichen (?) bedeutet, dass die Ref-Bestimmung noch nicht zugewiesen ist.

  3. Wählen Sie den Stecker.
  4. Klicken Sie im Dialogfeld Elektrisches Bauteil auswählen auf OK.
  5. Die wie in AutoCAD Electrical angegebene Ref-Bestimmung wird dem Inventor-Stecker zugewiesen und das mit PJ2 verbundene Problem wird entfernt. Da durch den Filter im Dialogfeld nur Elemente mit Problemen angezeigt werden, ist PJ2 nicht in der Liste enthalten.
